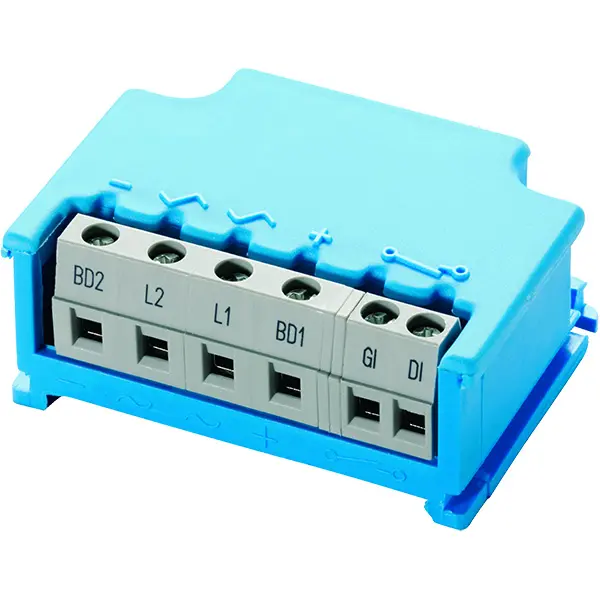

Fren Anahtarı
Lenze ERZ0051 ve ERZ0052 fren anahtarları, sürücünün dijital çıkışıyla tetiklenir ve elektromanyetik tutma frenini 205 V DC veya 180 V DC ile besler.
Teknik Özellikler
- Modeller
- ERZ0051, ERZ0052
- Şebeke bağlantısı
- 1 × AC 230 V (ERZ0051) / 3 × AC 400 V (ERZ0052)
- Çıkış gerilimi
- 205 V DC / 180 V DC
- Koruma sınıfı
- IP00
- Montaj
- Pano içi, yatay asılı
- Bağlantı
- Vidalı klemens
- Titreşim dayanımı
- 2 g'ye kadar
- Çalışma ortamı
- 3K3 (–10 … +55 °C)
- Depolama
- 1K3 (–25 … +60 °C)
- Kirlilik derecesi
- 2
- Kurulum yüksekliği
- 4000 m'ye kadar
Elektronik fren anahtarı, motor üzerindeki elektromanyetik tutma freninin sürücü tarafından kontrol edilmesini sağlar. Anahtar, sürücünün tutma freni kontrol fonksiyonuna bağlı bir dijital çıkış üzerinden tetiklenir; böylece fren açma ve kapama komutları tahrik yazılımıyla senkron çalışır.
İki model sunulur: ERZ0051 tek fazlı AC 230 V şebekeden beslenir ve frene 205 V DC (0,54 A) verir; ERZ0052 ise üç fazlı AC 400 V şebekeye bağlanır ve 180 V DC (0,61 A) çıkış gerilimi üretir. Her iki model de IP00 yapıda, pano içine yatay asılı konumda monte edilir ve vidalı klemenslerle bağlanır.
Devreye alma sırasında frenin açılması için motor üzerindeki manuel bırakma koluna ihtiyaç kalmaz; fren, sürücüdeki bir buton yardımıyla kolayca serbest bırakılabilir.
Özellikler
205 V DC veya 180 V DC çıkış
ERZ0051 frene 205 V DC, ERZ0052 ise 180 V DC gerilim sağlayarak farklı fren bobinlerine uyum sunar.
Sürücü kontrollü fren
Anahtar, sürücünün dijital çıkışı üzerinden tetiklenir ve tutma freni kontrolüyle senkron çalışır.
Kolay devreye alma
Fren, manuel bırakma kolu yerine sürücüdeki bir butonla açılarak devreye alma süresi kısalır.
Kompakt pano montajı
IP00 yapıdaki modül pano içine yatay asılı monte edilir ve vidalı klemenslerle hızlıca bağlanır.
Geniş ortam aralığı
Cihaz –10 °C ile +55 °C arasında çalışır ve 2 g'ye kadar titreşime dayanıklıdır.
Uygulama Alanları
- Frenli motorlu konveyör ve taşıma hatları
- Kaldırma sistemleri ve dikey eksenler
- Konumlama yapan tahrik sistemleri
- Lenze sürücülü makinelerin devreye alınması
Model karşılaştırması
| Model | Şebeke bağlantısı | Giriş akımı | Çıkış |
|---|---|---|---|
| ERZ0051 | 1 × AC 230 V | AC 0,1 … 0,54 A | DC 205 V / 0,54 A |
| ERZ0052 | 3 × AC 400 V | AC 0,1 … 0,61 A | DC 180 V / 0,61 A |
