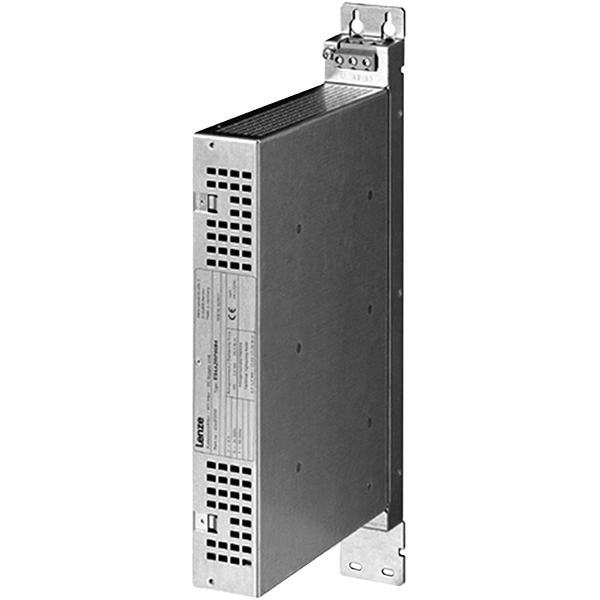

E94AZ RFI ve Şebeke Filtreleri
E94AZ RFI ve şebeke filtreleri, Lenze i700 pano tipi invertörlerde EN 61800-3 EMC gerekliliklerini C1–C3 kategorilerinde karşılar; 8 … 200 A akım aralığında sunulur.
Teknik Özellikler
- Uyumlu invertör
- Lenze i700 pano tipi
- EMC standardı
- EN 61800-3, kategori C1 … C3
- Şebeke / akım aralığı
- AC 400 V, 8 … 200 A
- Koruma sınıfı
- IP20
- Montaj
- Pano içi, invertörün yanına (duvar/taban)
- Bağlantı
- Vidalı klemens
- Titreşim dayanımı
- 1 g'ye kadar
- Çalışma ortamı
- 3K3 (–10 … +55 °C), +40 °C üzeri %2,5/°C azaltma
- Depolama
- 1K3 (–25 … +60 °C)
- Taşıma
- 2K3 (–25 … +70 °C)
- Kurulum yüksekliği
- 0 … 4000 m (1000 m üzeri %5/1000 m azaltma)
E94AZ serisi RFI ve şebeke filtreleri, Lenze i700 pano tipi invertörlerin Avrupa standardı EN 61800-3'te tanımlanan EMC gerekliliklerine uymasını sağlar. Filtreler C1, C2 ve C3 kategorilerinde kolayca uygulanabilir; böylece makine üreticisi, kurulum ortamına uygun girişim bastırma seviyesini tek bir ürün ailesiyle elde eder.
Filtre, pano içinde doğrudan invertörün yanına yerleştirilir ve duvara ya da montaj plakasına sabitlenir. AC 400 V şebekede 8 A ile 200 A arasındaki akımlar için seçenekler bulunur; bağlantı vidalı klemenslerle yapılır ve IP20 koruma sınıfı sağlanır.
Cihaz –10 °C ile +55 °C arasında çalışabilir; +40 °C üzerinde her derece için %2,5 akım azaltması uygulanır. 1000 m'nin üzerindeki kurulumlarda ise her 1000 m için %5 azaltma ile 4000 m'ye kadar kullanılabilir.
Özellikler
EN 61800-3 EMC uyumu
Filtreler, ayarlı hızlı sürücüler için tanımlanan EN 61800-3 EMC gerekliliklerinin karşılanmasını sağlar.
C1–C3 kategorileri
Aynı filtre ailesi C1, C2 ve C3 EMC kategorilerinde kolayca kullanılabilir.
i700 için eşleştirilmiş
Seri, Lenze i700 pano tipi invertörlerle birlikte kullanılmak üzere tasarlanmıştır.
8 … 200 A akım aralığı
AC 400 V şebekede 8 A'den 200 A'e kadar farklı akım değerleri için seçenekler sunulur.
İnvertör yanına montaj
Filtre pano içinde doğrudan invertörün yanına yerleştirilir ve vidalı klemenslerle bağlanır.
Uygulama Alanları
- i700 invertörlü makine ve otomasyon panoları
- EMC gereksinimleri yüksek makine ve tesisler
- Konut ve sanayi şebekesinde girişim bastırma (C1–C3)
- Çok eksenli servo tahrik panoları
