Elektriksel Koruma Cihazları ve Baralar
DC sigortalar, sigorta tutucular ve baralar; Lenze sürücülerin şebeke bağlantısını veya ortak DC ağını aşırı akım ve kısa devreye karşı korur.
Teknik Özellikler
- Bileşenler
- DC sigortalar, sigorta tutucular, baralar
- Sigorta boyutları
- 14 × 51, 22 × 58, NH000
- Sigorta akım aralığı
- 5 … 315 A
- Bara akımı
- 100 A
- Montaj
- Pano içi
Sigorta, akım izin verilen sınırı aştığında devreyi açan bir koruma elemanıdır; böylece kablolar ve cihazlar aşırı akım ile kısa devreye karşı korunur. Lenze'nin koruma cihazları ve baraları, sürücülerin şebeke bağlantısında veya DC ağında sigortalama için kullanılır.
Şebeke tarafında bu cihazlar, bağlantı şemasına uygun biçimde sürücünün önüne yerleştirilir. Sürücüler ortak bir DC ağında çalıştırılacaksa, koruma cihazları ve ilgili baralarla bir DC ağı kurulabilir; 400 V sürücüler bu iş için doğrudan DC bağlantısına sahiptir.

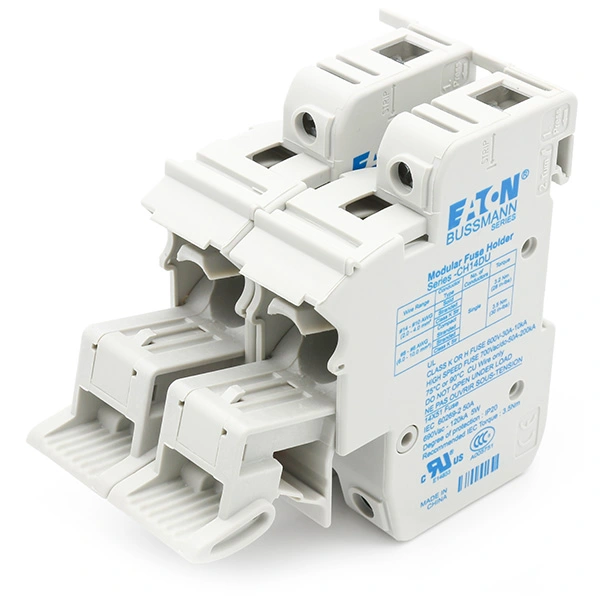

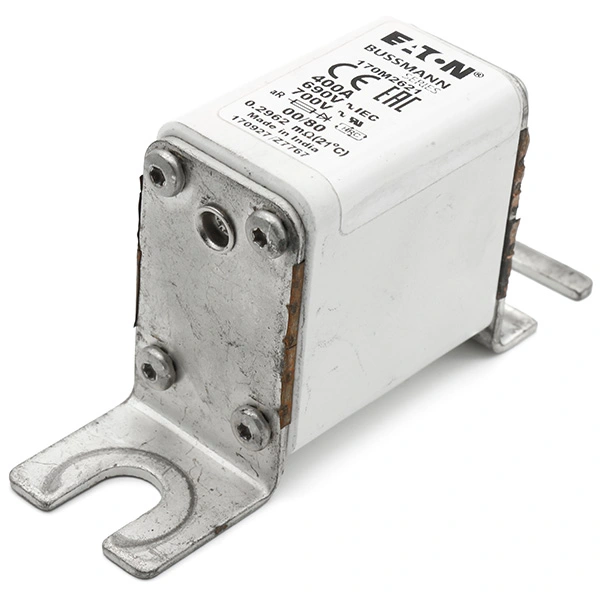

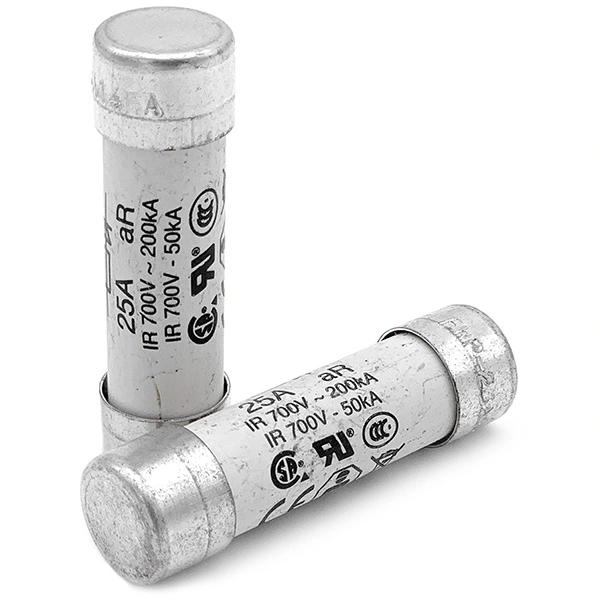

Ürün yelpazesi 14 × 51 ve 22 × 58 boyutlarında silindirik DC sigortaları, NH000 bıçaklı sigortaları, iki kutuplu ve tek kutuplu sigorta tutucuları ve 100 A'e kadar baraları kapsar. Tüm bileşenler pano içi montaj için tasarlanmıştır.
Özellikler
Şebeke tarafı sigortalama
Koruma cihazları bağlantı şemasına uygun olarak sürücünün önüne yerleştirilir.
Ortak DC ağı
Sigortalar ve baralarla birden fazla sürücüyü besleyen korumalı bir DC ağı kurulabilir.
Geniş akım aralığı
DC sigortalar 5 A'den 315 A'e kadar farklı boyut ve akım değerlerinde sunulur.
Uyumlu tutucu ve baralar
İki ve tek kutuplu sigorta tutucular ile 100 A'lik baralar sistemi tamamlar.
400 V sürücülerde doğrudan DC bağlantısı
Lenze 400 V sürücüler, DC ağına bağlanmak için doğrudan DC klemenslerine sahiptir.
Uygulama Alanları
- Sürücü panolarında şebeke tarafı koruma
- Ortak DC ağlı çok eksenli tahrik sistemleri
- Frenleme enerjisinin eksenler arasında paylaşıldığı makineler
- Pano içi güç dağıtımı
Boyut ve akım aralıkları
| Boyut | DC sigorta | Sigorta tutucu | Bara |
|---|---|---|---|
| 14 × 51 | 5 … 50 A | 2 kutuplu | 100 A |
| 22 × 58 | 20 … 100 A | 2 kutuplu | 100 A |
| NH000 | 10 … 315 A | 1 kutuplu | – |
