Şebeke Reaktörleri
Lenze ELN1 ve EZAELN3 şebeke reaktörleri sürücü girişine bağlanır; harmonikleri yumuşatır, efektif şebeke akımını düşürür ve 1,5 … 250 A aralığını kapsar.
Teknik Özellikler
- Seriler
- ELN1, EZAELN3
- Koruma sınıfı
- IP00
- Montaj
- Pano içi, duvar veya taban; yatay asılı ya da ayakta
- Bağlantı
- Vidalı klemens (90 A ve üzeri yassı bakır)
- Titreşim dayanımı
- 1 g'ye kadar
- Çalışma ortamı
- 3K3 (–10 … +55 °C), +40 °C üzeri %2,5/°C azaltma
- Depolama
- 1K3 (–25 … +60 °C)
- Taşıma
- 2K3 (–25 … +70 °C)
- Kurulum yüksekliği
- 0 … 4000 m (1000 m üzeri %5/1000 m azaltma)
Şebeke reaktörü, şebeke besleme kablosu üzerinde sürücünün önüne bağlanan bir endüktanstır. Reaktör sayesinde şebeke akımının dalga şekli yumuşar ve sinüse yaklaşır; bu da şebekeye yansıyan geri etkileri azaltırken enerji tasarrufuna katkı sağlar. Aynı zamanda efektif şebeke akımı düştüğü için çoğu durumda kablo ve sigorta yükü de azalır. Yüksek güçlerde şebeke reaktörü kullanımı zorunludur.
Lenze, ürün gamındaki her sürücü için uygun şekilde eşleştirilmiş bir reaktör sunar. ELN1 serisi tek fazlı AC 230 V sürücüler için 5 … 18 A, EZAELN3 serisi ise üç fazlı AC 400 V sürücüler için 1,5 … 250 A akım aralığında seçenekler içerir.

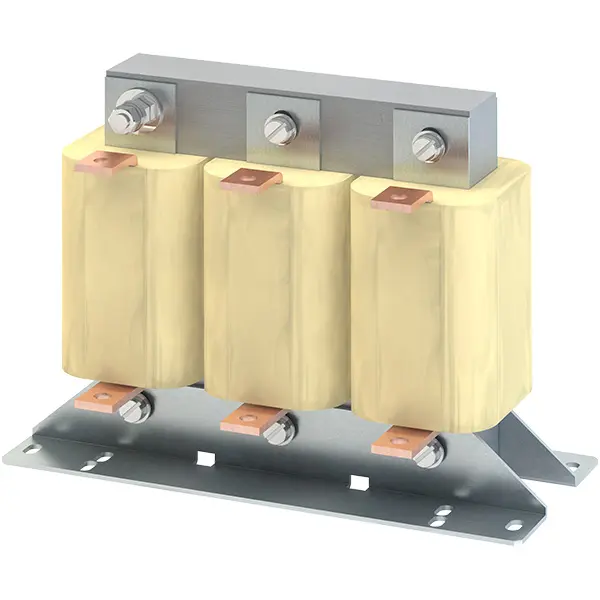

IP00 yapıdaki reaktörler pano içinde yatay asılı veya ayakta, duvara ya da tabana monte edilir. Bağlantı vidalı klemenslerle yapılır; 90 A ve üzerindeki tiplerde yassı bakır bağlantı bulunur.
Özellikler
Daha az şebeke geri etkisi
Reaktör şebeke akımının dalga şeklini yumuşatarak sinüse yaklaştırır ve harmonikleri azaltır.
Düşük efektif akım
Efektif şebeke akımı düştüğü için kablo ve sigorta yükü çoğu uygulamada azalır.
Sürücüye göre eşleştirme
Lenze, gamındaki her sürücü için uygun boyutlandırılmış bir şebeke reaktörü sunar.
Geniş akım aralığı
ELN1 5 … 18 A, EZAELN3 ise 1,5 … 250 A aralığında seçenekler içerir.
Esnek montaj
Reaktörler pano içinde yatay asılı veya ayakta, duvara ya da tabana monte edilebilir.
Uygulama Alanları
- Frekans invertörlü tahrik panoları
- Servo sürücülerin şebeke giriş tarafı
- Şebeke kalitesinin önemli olduğu tesisler
- Yüksek güçlü tahriklerin şebeke bağlantısı
Seri karşılaştırması
| Seri | Şebeke bağlantısı | Akım aralığı |
|---|---|---|
| ELN1 | 1 × AC 230 V | 5 … 18 A |
| EZAELN3 | 3 × AC 400 V | 1,5 … 250 A |
