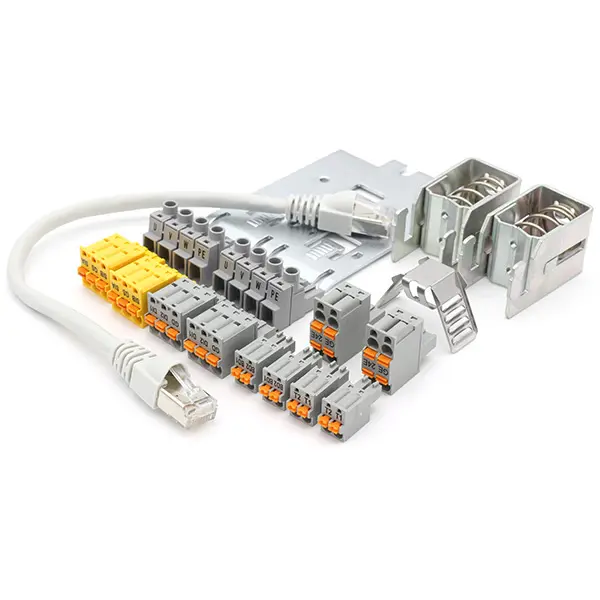

Montaj Aksesuarları
Ekran plakası, sabitleme klipsleri, çok pinli konnektörler ve DIN rayı montaj kiti, Lenze sürücülerin güvenli ve düzgün bağlanmasını sağlar.
Teknik Özellikler
- Kapsam
- Ekran plakası, sabitleme klipsleri, tel kelepçeleri, çok pinli konnektörler, DIN rayı montaj kiti
- Klips kullanımı
- i5xx pano tipi sürücüler (0,25 … 0,75 kW)
- DIN rayı
- 35 mm × 7,5 mm (EN 60715)
Lenze montaj aksesuarları, sürücünün mekanik ve elektriksel olarak güvenli ve doğru biçimde bağlanması için gereken sabitleme malzemelerini içerir.
Ekran plakası ile sabitleme klipsleri veya tel kelepçelerinden oluşan ekran montaj seti, motor kablosunun ekranının doğrudan sürücü üzerinde topraklanmasını sağlar. Standart uygulamalarda kontrol kablolarının ekranı, sıradan plastik kablo bağlarıyla ilgili ekran plakasına tutturulabilir; 0,25 … 0,75 kW güç aralığındaki i5xx pano tipi sürücülerde alternatif olarak sabitleme klipsleri de kullanılabilir.
Bazı sürücü bağlantıları çok pinli konnektörlerle donatılmıştır. Bu konnektörler servis amaçlı veya kablo demetlerinin ayrı olarak hazırlanması için tek tek de temin edilebilir. Belirli sürücüler ise EN 60715'e uygun 35 mm × 7,5 mm DIN rayına monte edilebilir; bunun için ayrı bir montaj kiti mevcuttur.
Özellikler
Motor kablosu ekran montajı
Ekran plakası ve klipsler, motor kablosu ekranının doğrudan sürücü üzerinde topraklanmasını sağlar.
Kontrol kablosu ekranlama
Kontrol kablolarının ekranı standart plastik kablo bağı veya klipslerle plakaya tutturulur.
Tek tek temin edilen konnektörler
Çok pinli konnektörler servis ve kablo demeti ön imalatı için ayrı olarak sunulur.
DIN rayı montaj kiti
Belirli sürücüler, kit yardımıyla EN 60715'e uygun 35 mm × 7,5 mm DIN rayına monte edilebilir.
Uygulama Alanları
- Sürücü panolarında EMC uyumlu kablo ekranlama
- i5xx pano tipi sürücü kurulumları
- Kablo demeti ön imalatı
- Saha servisi ve yedek konnektör ihtiyacı
