Güç Kaynağı Üniteleri
24 V DC (5 … 20 A) ve 48 V DC (10 A) güç kaynağı üniteleri, frekans invertörleri ve servo sürücülerin kontrol elektroniğini harici olarak besler.
Teknik Özellikler
- Çıkış gerilimleri
- 24 V DC, 48 V DC
- Çıkış akımı
- 5 … 20 A (24 V), 10 A (48 V)
- Koruma sınıfı
- IP20 (EN 60529)
- Montaj
- Pano içi, duvar veya taban
- Bağlantı
- Vidalı klemens
- Çalışma ortamı
- 3K3 (–10 … +55 °C), +40 °C üzeri %2,5/°C azaltma
- Depolama
- 1K3 (–25 … +60 °C)
- Taşıma
- 2K3 (–25 … +70 °C)
Güç kaynağı üniteleri, frekans invertörleri ve servo sürücülerin kontrol elektroniği için DC besleme ya da harici besleme olarak kullanılabilir.
Kontrol elektroniği ayrı beslendiğinde, parametreleme ve tanılama işlemleri şebeke gerilimi olmadan yapılabilir; ağlar üzerinden haberleşme de kesintisiz sürdürülür. Bu özellik özellikle devreye alma ve servis çalışmalarında büyük kolaylık sağlar.
Ürün gamı, 5 … 20 A çıkış akımına sahip 24 V DC ve 10 A çıkışlı 48 V DC modellerden oluşur. IP20 koruma sınıfındaki üniteler pano içinde duvara veya tabana monte edilir, vidalı klemenslerle bağlanır ve –10 °C ile +55 °C arasında çalışır.
Özellikler
Kontrol elektroniği beslemesi
Üniteler, invertör ve servo sürücülerin kontrol elektroniğini harici olarak besler.
Şebekesiz parametreleme
Parametreleme ve tanılama, şebeke gerilimi bağlanmadan yapılabilir.
Kesintisiz ağ haberleşmesi
Fieldbus ve ağ haberleşmesi, güç kısmı kapalıyken de sürdürülebilir.
24 V ve 48 V seçenekleri
24 V DC modeller 5 … 20 A, 48 V DC model ise 10 A çıkış akımı sunar.
Uygulama Alanları
- Servo sürücü kontrol elektroniği beslemesi
- Frekans invertörlerinin harici 24 V beslemesi
- Şebekesiz devreye alma ve parametreleme
- Bakım ve servis çalışmaları
Model karşılaştırması
| Model | Çıkış gerilimi | Çıkış akımı | Koruma sınıfı |
|---|---|---|---|

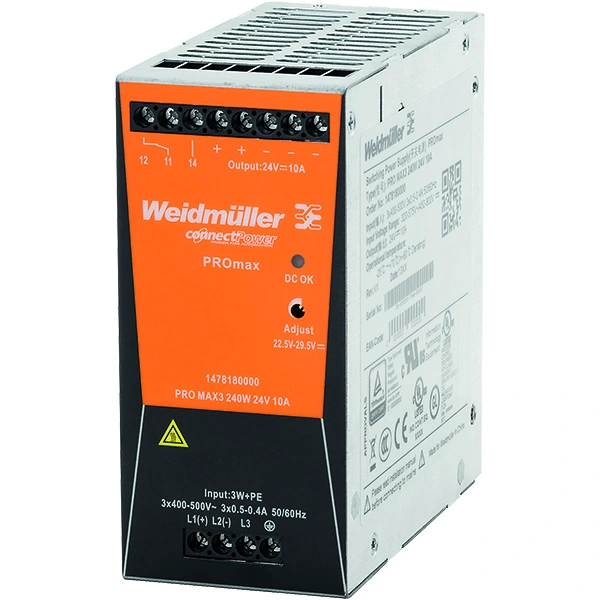

| 24 V güç kaynağı | 24 V DC | 5 … 20 A | IP20 |

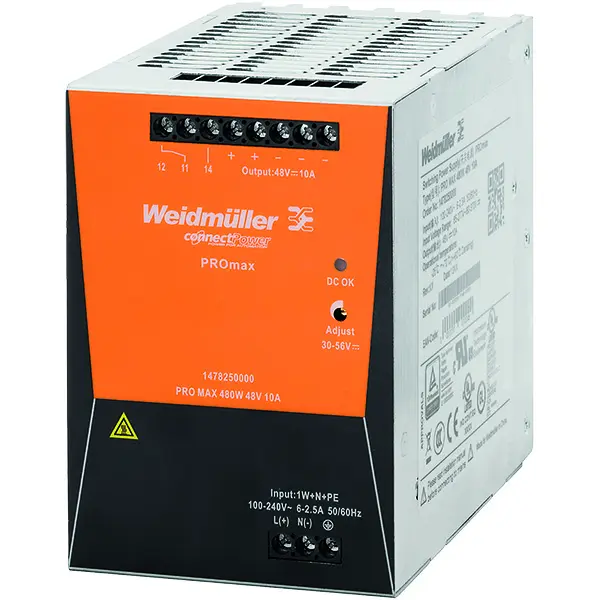

| 48 V güç kaynağı | 48 V DC | 10 A | IP20 |
