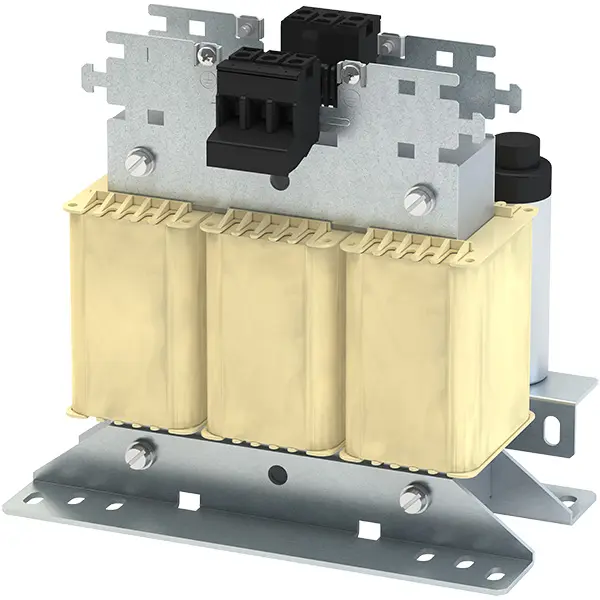

Sinüs Filtresi
Lenze EZS3 sinüs filtresi, sürücünün PWM çıkışını sinüse yakın gerilime dönüştürür; du/dt değerini 500 V/µs altında tutar ve 4 … 480 A aralığında sunulur.
Teknik Özellikler
- Seri
- EZS3
- Şebeke / akım aralığı
- 3 × AC 400 V, 4 … 480 A
- Gerilim yükselme hızı
- du/dt < 500 V/µs
- Koruma sınıfı
- IP00 … IP20
- Montaj
- Pano içi, sürücünün altına veya yanına (duvar/taban)
- Bağlantı
- Vidalı klemens
- Titreşim dayanımı
- 1 g'ye kadar
- Çalışma ortamı
- 3K3 (–10 … +55 °C), +40 °C üzeri %2,5/°C azaltma
- Depolama
- 1K3 (–25 … +60 °C)
- Taşıma
- 2K3 (–25 … +70 °C)
- Kurulum yüksekliği
- 0 … 4000 m (1000 m üzeri %5/1000 m azaltma)
Sinüs filtresi, sürücünün darbe genişlik modülasyonlu (PWM) çıkış gerilimini neredeyse sinüs biçimli bir gerilime dönüştürür. Sürücü ile motor arasındaki kabloya bağlanan filtre, çalışma sırasında oluşan gerilim yükselme hızını (du/dt < 500 V/µs) ve kapasitif yeniden şarj akımlarını sınırlar.
Bu sayede belirgin şekilde daha uzun motor kabloları kullanılabilir. Sargılara daha yumuşak bir gerilim dalga formu ulaştığı için izolasyon zorlanması azalır ve motorun servis ömrü uzar.
EZS3 serisi üç fazlı AC 400 V sistemlerde 4 A'den 480 A'e kadar akımlar için tasarlanmıştır. IP00 … IP20 koruma sınıfındaki filtreler pano içinde sürücünün altına veya yanına, duvara ya da tabana monte edilir ve vidalı klemenslerle bağlanır.
Özellikler
Sinüse yakın çıkış
Filtre, sürücünün PWM çıkış gerilimini neredeyse sinüs biçimli bir gerilime dönüştürür.
du/dt sınırlama
Gerilim yükselme hızı 500 V/µs değerinin altında tutularak sargılar korunur.
Uzun kablo mesafeleri
Kapasitif şarj akımları azaldığı için belirgin şekilde daha uzun motor kabloları kullanılabilir.
Daha uzun motor ömrü
Yumuşak gerilim dalga formu izolasyon zorlanmasını azaltarak servis ömrünü uzatır.
4 … 480 A akım aralığı
EZS3 serisi AC 400 V sistemlerde geniş bir güç yelpazesini kapsar.
Uygulama Alanları
- Uzun kablo mesafeli tahrik sistemleri
- Sürücü ile motorun birbirinden uzak olduğu tesisler
- Sargı izolasyonunun korunması gereken eski veya özel motorlar
- Frekans invertörlü pompa ve fan tahrikleri
