Sistem Kabloları

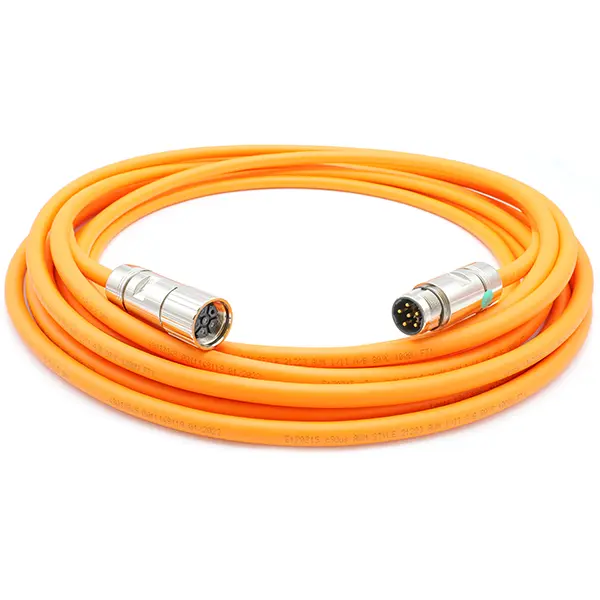

Hazır konfeksiyonlu Lenze sistem kabloları; şebeke, motor, geri besleme, fan ve haberleşme bağlantılarını standart konnektörlerle hatasız ve hızlı kurar.
Teknik Özellikler
- Kablo tipleri
- Şebeke, OCT motor, motor, geri besleme, fan, haberleşme
- Döşeme
- Sabit veya enerji zinciri
- Enerji zinciri ömrü
- 5 milyon çevrim
- Min. bükülme yarıçapı
- 5 × – 7,5 × kablo çapı
- Çalışma sıcaklığı
- –30 … +80 °C
Montaja hazır sistem kabloları, Lenze ürünlerinin kolayca bağlanması ve birbirine bağlanması için ideal çözümdür; kablolama hatalarının önüne güvenilir biçimde geçer.
Yelpazede şebeke, OCT motor, motor, geri besleme, fan ve haberleşme kabloları bulunur. Uygulamaya göre kablolar Han Q4/2, M15, M17, M23, M40, Han Q8, Sub-D, USB veya RJ45 gibi standart konnektörlerle donatılır; böylece makinenin çevre birimlerine kolayca entegre edilir.
Kablolar sabit döşeme veya enerji zinciri uygulamaları için sunulur ve enerji zincirinde 5 milyon çevrime kadar dayanıklıdır. Sürücüden motora giden güç kabloları ile geri besleme kabloları IP69, şebeke kabloları IP65, fan kabloları IP66 koruma sağlar; çalışma sıcaklığı –30 °C ile +80 °C arasındadır.
Özellikler
Hazır kablo konfeksiyonu
Montaja hazır kablolar sahadaki kablolama hatalarını güvenilir biçimde önler.
Geniş kablo yelpazesi
Şebeke, güç, geri besleme, fan ve haberleşme kabloları tek kaynaktan sunulur.
Standart konnektörler
Kablolar uygulamaya göre M23, M40, Han Q8, Sub-D veya RJ45 gibi standart konnektörlerle donatılır.
Enerji zincirine uygun
Enerji zinciri versiyonları 5 milyon çevrime kadar hareketli kullanıma dayanır.
IP69'a kadar koruma
Güç ve geri besleme kabloları IP69 koruma sınıfıyla zorlu ortamlarda kullanılabilir.
Uygulama Alanları
- Servo tahrik bağlantıları
- Geri besleme (resolver, enkoder, EnDat) hatları
- Enerji zincirli hareketli eksenler
- Haberleşme ve fieldbus bağlantıları
Kablo tiplerine göre teknik veriler
| Kablo tipi | Kesit | Koruma sınıfı | Anma gerilimi | Bağlantı | Konnektör |
|---|---|---|---|---|---|
| Şebeke kablosu | 2,5 … 6 mm² | IP65 | 600 V | Şebeke – sürücü | Han Q4/2, M15 |
| OCT motor kablosu | 1,5 … 6 mm² | IP69 | 600 V | Sürücü – motor | M23, M40 |
| Motor kablosu | 1 … 16 mm² | IP69 | 600 V | Sürücü – motor | M23, M40, Han Q8 |
| Geri besleme kablosu | – | IP69 | 300 V | Sürücü – geri besleme | Sub-D, M23 |
| Fan kablosu | 1 mm² | IP66 | – | Şebeke – fan | M17 |
| Haberleşme kablosu | – | – | – | Sürücü – fieldbus | Sub-D, USB, RJ45 |
