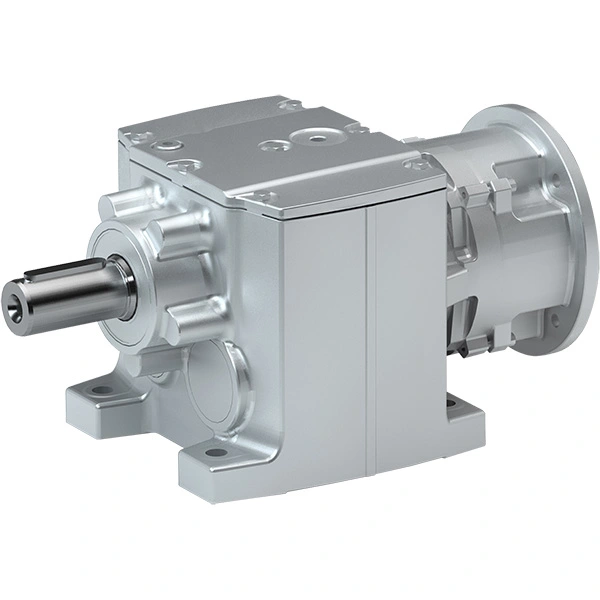

g500-H Helisel Redüktör
Sağlam Lenze g500-H helisel redüktör, 3–14.000 Nm aralığında yüksek izin verilen radyal yük, sık kademelenmiş oranlar ve düşük boşluk sunar.
Teknik Özellikler
- Tork
- 3 … 14.000 Nm
- Güç
- 0,12 … 55 kW
- Maks. çevrim oranı
- i = 3240
- Kademe
- 2, 3 ve 4 kademeli
Lenze g500-H, genel makine imalatı için sağlam bir helisel redüktördür. Çıkış milinde yüksek radyal kuvvetleri taşır, sık aralıklı çevrim oranları sunar ve boşluğu düşük tutar; böylece tahrik makinenin hız ve yük gereksinimlerine hassas biçimde uyarlanabilir.
Seri 3–14.000 Nm tork ve 0,12–55 kW motor gücü aralığını kapsar. 2, 3 ve 4 kademeli versiyonlarla i = 3240'a kadar çevrim oranına ulaşılır; boyut ve torkların ince kademelenmesi gereksiz büyük seçim yapmadan en uygun eşleşmeyi sağlar.
Pazar standardındaki mil ölçüleri ve standart flanşlar mevcut makine tasarımlarına entegrasyonu kolaylaştırır; yüksek verim ise redüktördeki enerji kayıplarını düşük tutar.
Özellikler
Yüksek radyal yük kapasitesi
Yüksek izin verilen radyal kuvvetler sayesinde çıkış mili kayış, zincir veya pinyon yüklerini güvenle taşır.
İnce kademeli boyut ve oranlar
Sık kademelenmiş tork ve oranlar redüktörün makineye tam boyutlandırılmasını sağlar.
Standart arayüzler
Pazar standardı mil ölçüleri ve standart flanşlar mekanik entegrasyonu kolaylaştırır.
Yüksek verim
Helisel dişli yapısı gücü düşük kayıpla iletir.
2, 3 ve 4 kademeli versiyonlar
Kademe seçenekleriyle i = 3240'a kadar çevrim oranı elde edilir.
Uygulama Alanları
- Konveyör ve malzeme taşıma sistemleri
- Karıştırıcı ve mikser tahrikleri
- Ambalaj ve dolum makineleri
- Pompa ve fan tahrikleri
Teknik Veriler
| Parametre | Değer |
|---|---|
| Tork | 3 … 14.000 Nm |
| Güç | 0,12 … 55 kW |
| Maks. çevrim oranı | i = 3240 |
| Kademe | 2, 3 ve 4 kademeli |
