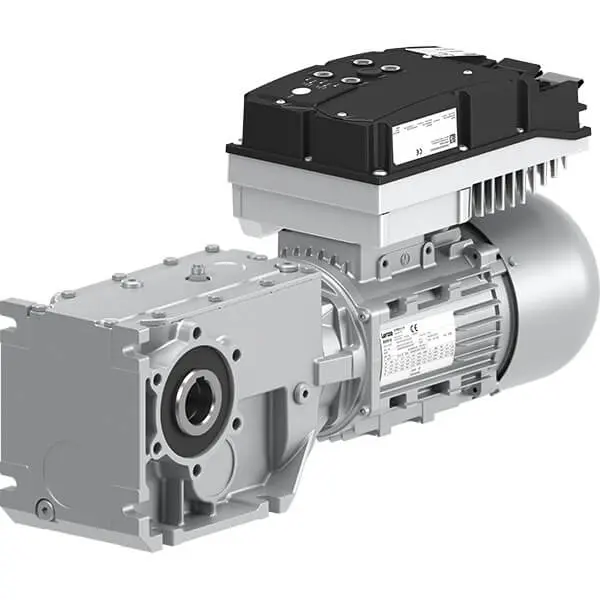

G500-B + M550-U + i550 motec Konik Redüktörlü Motor
G500-B konik redüktör, IE5 sınıfı M550-U motor ve motora entegre i550 motec frekans invertöründen oluşan kompakt, sensörsüz çalışan dik açılı tahrik ünitesi.
Teknik Özellikler
- Verim sınıfı
- IE5 (IEC TS 60034-30-2), GB 30253-2024 Grade 2
- Kalkış momenti
- Duruştan %250'ye kadar
- Entegre invertör
- i550 motec
- Redüktör tipi
- G500-B konik (dik açılı)
G500-B + M550-U + i550 motec Konik Redüktörlü Motor, Lenze'nin G500-B konik redüktörünü M550-U motor ve doğrudan motor üzerine yerleştirilen i550 motec frekans invertörüyle tek bir mekatronik ünitede birleştirir. IEC TS 60034-30-2'ye göre IE5 verim sınıfına (Çin GB 30253-2024'e göre Grade 2) ulaşan sistem, eşdeğer bir IE3 çözümünden daha küçük yapı hacmiyle gelecekteki tahrik yönetmeliklerine şimdiden hazırdır.
İnvertör doğrudan tahrik üzerinde bulunduğundan hız, ayrı bir pano sürücüsüne gerek kalmadan yerinde ayarlanır; sensörsüz işletmede duruştan itibaren %250'ye varan kalkış momenti elde edilir. Tahrikler uluslararası onayların büyük kısmını karşıladığı için dünya genelindeki makinelerde kullanılabilir; yüksek verim sınıfı, bölgesel veya pazara özgü enerji verimliliği teşviklerinden yararlanmayı da kolaylaştırır.
Dik açılı G500-B konik redüktör yüksek izin verilen radyal kuvvetleri karşılar, sık kademelendirilmiş çevrim oranları ve düşük boşluk sunar. Seri 0,37 … 11 kW güç ve 8 … 4300 Nm çıkış torku aralığını kapsar; 2, 3 ve 4 kademeli versiyonlarda çevrim oranı i = 2935'e kadar çıkar.
Özellikler
IE5 verim, IE3'ten kompakt
IE5 sınıfına rağmen eşdeğer IE3 tahrik çözümünden daha küçük bir yapı hacmi sunar.
Entegre i550 motec invertör
Motora monte i550 motec frekans invertörü, sensörsüz işletmede duruştan %250'ye varan kalkış momenti sağlar.
Dik açılı G500-B konik redüktör
Yüksek verimli konik redüktör, yüksek izin verilen radyal kuvvetleri düşük boşlukla ve sık kademeli çevrim oranlarıyla karşılar.
Geleceğin yönetmeliklerine hazır
Yüksek verim sınıfı, gelecekteki tahrik standartlarına ve bölgesel enerji verimliliği teşvik programlarına uyumu kolaylaştırır.
Uygulama Alanları
- Yatay konveyör ve malzeme taşıma sistemleri
- Depo lojistiği ve otomatik depolama sistemleri
- Havalimanı bagaj ve kargo-kurye (CEP) tesisleri
- Gıda, içecek ve paketleme makineleri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,37 … 11 kW |
| Tork | 8 … 4300 Nm |
| Maks. çevrim oranı | i = 2935 |
| Kademe | 2, 3 ve 4 kademeli |
