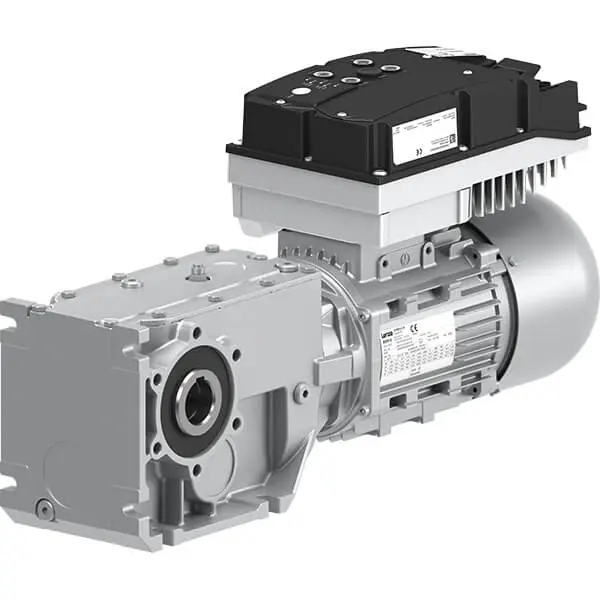

G500-B + M550-V + i550 motec Konik Redüktörlü Motor
G500-B konik redüktör, IE6 sınıfı M550-V motor ve motora entegre i550 motec frekans invertöründen oluşan kompakt, sensörsüz çalışan dik açılı tahrik ünitesi.
Teknik Özellikler
- Verim sınıfı
- IE6 (IEC TS 60034-30-2), GB 30253-2024 Grade 1
- Kalkış momenti
- Duruştan %300'e kadar
- Entegre invertör
- i550 motec
- Redüktör tipi
- G500-B konik (dik açılı)
G500-B + M550-V + i550 motec Konik Redüktörlü Motor, Lenze'nin G500-B konik redüktörünü M550-V motor ve doğrudan motor üzerine yerleştirilen i550 motec frekans invertörüyle tek bir mekatronik ünitede birleştirir. IEC TS 60034-30-2'ye göre IE6 sınıfıyla (GB 30253-2024'e göre Grade 1) en üst verim seviyesini sunar; buna rağmen yapı boyutu bir IE3 tahrik çözümünü aşmaz ve işletme sırasında enerji tüketimi ile CO₂ salımı en aza iner.
İnvertör doğrudan tahrik üzerinde bulunduğundan hız, ayrı bir pano sürücüsüne gerek kalmadan yerinde ayarlanır; sensörsüz işletmede duruştan itibaren %300'e varan kalkış momenti elde edilir. Tahrikler uluslararası onayların büyük kısmını karşıladığı için dünya genelindeki makinelerde kullanılabilir; yüksek verim sınıfı, bölgesel veya pazara özgü enerji verimliliği teşviklerinden yararlanmayı da kolaylaştırır.
Dik açılı G500-B konik redüktör yüksek izin verilen radyal kuvvetleri karşılar, sık kademelendirilmiş çevrim oranları ve düşük boşluk sunar. Seri 0,25 … 7,5 kW güç ve 8 … 4300 Nm çıkış torku aralığını kapsar; 2, 3 ve 4 kademeli versiyonlarda çevrim oranı i = 2935'e kadar çıkar.
Özellikler
IE6 verim, IE3 boyutunda
En yüksek IE6 verim sınıfı, bir IE3 tahrik çözümüyle aynı kompaktlıkta sunulur.
Entegre i550 motec invertör
Motora monte i550 motec frekans invertörü, sensörsüz işletmede duruştan %300'e varan kalkış momenti sağlar.
Dik açılı G500-B konik redüktör
Yüksek verimli konik redüktör, yüksek izin verilen radyal kuvvetleri düşük boşlukla ve sık kademeli çevrim oranlarıyla karşılar.
Minimum enerji ve CO₂
İşletme sırasında enerji ihtiyacı ve buna bağlı CO₂ salımı mümkün olan en düşük seviyeye indirilir.
Uygulama Alanları
- Yatay konveyör ve malzeme taşıma sistemleri
- Depo lojistiği ve otomatik depolama sistemleri
- Havalimanı bagaj ve kargo-kurye (CEP) tesisleri
- Gıda, içecek ve paketleme makineleri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,25 … 7,5 kW |
| Tork | 8 … 4300 Nm |
| Maks. çevrim oranı | i = 2935 |
| Kademe | 2, 3 ve 4 kademeli |
