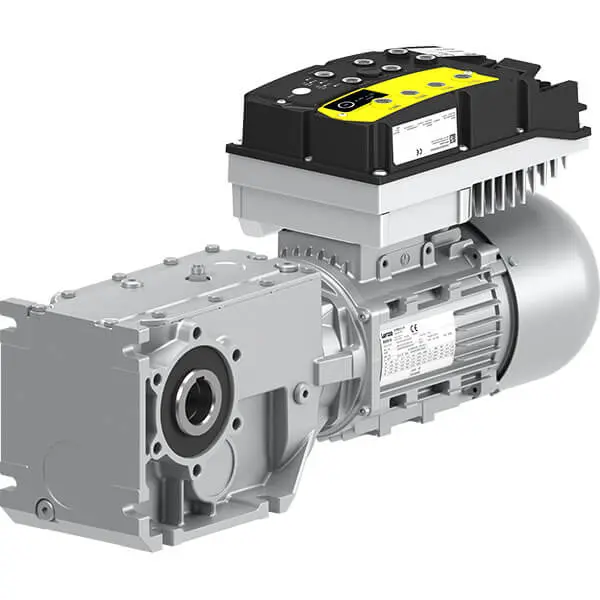

G500-B + M650-U + i650 motec Konik Redüktörlü Motor
G500-B konik redüktör, IE5 sınıfı M650-U motor ve motora entegre i650 motec frekans invertöründen oluşan kompakt, sensörsüz çalışan dik açılı tahrik ünitesi.
Teknik Özellikler
- Verim sınıfı
- IE5 (IEC TS 60034-30-2), GB 30253-2024 Grade 2
- Kalkış momenti
- Duruştan %250'ye kadar
- Entegre invertör
- i650 motec
- Çalışma frekansı
- 120 Hz
- Ek fonksiyonlar
- Logic PLC, tablo konumlandırma, CIP Safety üzerinden STO
- Redüktör tipi
- G500-B konik (dik açılı)
G500-B + M650-U + i650 motec Konik Redüktörlü Motor, Lenze'nin G500-B konik redüktörünü M650-U motor ve doğrudan motor üzerine yerleştirilen i650 motec frekans invertörüyle tek bir mekatronik ünitede birleştirir. 120 Hz için tasarlanan IE5 motor (IEC TS 60034-30-2; GB 30253-2024 Grade 2), çok geniş hız ayar aralığı gereken uygulamalarda sürdürülebilir bir çözümdür; eşdeğer IE3 çözümüne göre iki boy küçüktür ve düşük kütle atalet momentiyle dinamik görevlere uyar.
İnvertör doğrudan tahrik üzerinde bulunduğundan hız, ayrı bir pano sürücüsüne gerek kalmadan yerinde ayarlanır; sensörsüz işletmede duruştan itibaren %250'ye varan kalkış momenti elde edilir. i650 motec; Logic PLC, tablo konumlandırma ve CIP Safety üzerinden güvenli tork kesme (STO) gibi genişletilmiş fonksiyonlar sunar. Tahrikler uluslararası onayların büyük kısmını karşıladığı için dünya genelindeki makinelerde kullanılabilir; yüksek verim sınıfı, bölgesel veya pazara özgü enerji verimliliği teşviklerinden yararlanmayı da kolaylaştırır.
Dik açılı G500-B konik redüktör yüksek izin verilen radyal kuvvetleri karşılar, sık kademelendirilmiş çevrim oranları ve düşük boşluk sunar. Seri 0,75 … 22 kW güç ve 8 … 4300 Nm çıkış torku aralığını kapsar; 2, 3 ve 4 kademeli versiyonlarda çevrim oranı i = 2935'e kadar çıkar.
Özellikler
120 Hz, iki boy daha küçük
120 Hz IE5 motor, eşdeğer IE3 çözümüne göre iki boy küçüktür ve dinamik uygulamalara uygundur.
Entegre i650 motec invertör
Motora monte i650 motec frekans invertörü, sensörsüz işletmede duruştan %250'ye varan kalkış momenti sağlar.
Dik açılı G500-B konik redüktör
Yüksek verimli konik redüktör, yüksek izin verilen radyal kuvvetleri düşük boşlukla ve sık kademeli çevrim oranlarıyla karşılar.
Geniş ayar aralığı, düşük atalet
Geniş hız ayar aralığı ve düşük kütle atalet momenti, değişken hızlı işletmede optimum çalışma sağlar.
Genişletilmiş i650 motec fonksiyonları
Logic PLC, tablo konumlandırma ve CIP Safety üzerinden güvenli tork kesme (STO) fonksiyonları tahrik üzerinde kullanılabilir.
Uygulama Alanları
- Yatay konveyör ve malzeme taşıma sistemleri
- Depo lojistiği ve otomatik depolama sistemleri
- Havalimanı bagaj ve kargo-kurye (CEP) tesisleri
- Gıda, içecek ve paketleme makineleri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,75 … 22 kW |
| Tork | 8 … 4300 Nm |
| Maks. çevrim oranı | i = 2935 |
| Kademe | 2, 3 ve 4 kademeli |
