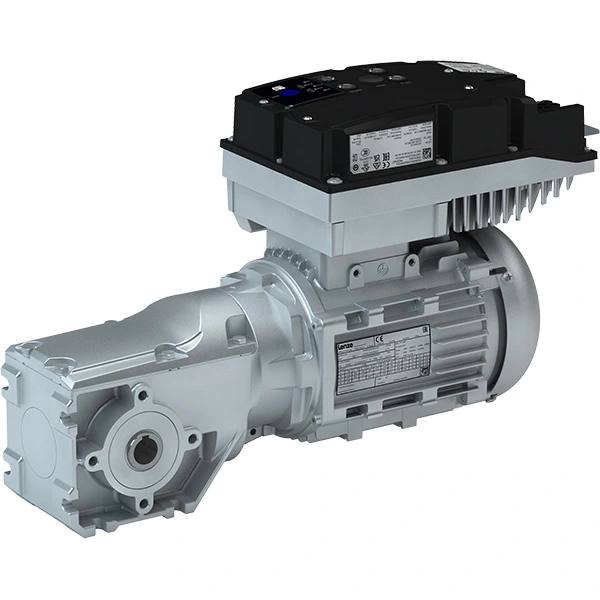

G500-B + M500 + i550 motec Konik Redüktörlü Motor
G500-B konik redüktör, IE3 sınıfı M500 trifaze motor ve motora entegre i550 motec frekans invertöründen oluşan, hızı kademesiz ayarlanabilen kompakt tahrik ünitesi.
Teknik Özellikler
- Verim sınıfı
- IE3
- Entegre invertör
- i550 motec
- Hız ayarı
- Kademesiz (entegre frekans invertörü)
- Mil ve flanş
- Piyasa standardı mil ölçüleri, standart flanşlar
- Redüktör tipi
- G500-B konik (dik açılı)
G500-B + M500 + i550 motec Konik Redüktörlü Motor, G500-B konik redüktör, IE3 verim sınıfındaki M500 trifaze motor ve motor üzerine monte edilen i550 motec frekans invertöründen oluşan kompakt ve güçlü bir tahrik ünitesidir. Entegre invertör sayesinde hız kademesiz ayarlanır ve sürücü panoya değil doğrudan makinenin üzerine, merkezi olmayan biçimde yerleştirilir.
Mil ölçüleri piyasa standardına uygundur ve standart flanşlar kullanılır; bu sayede tahrik mevcut makine tasarımlarına kolayca entegre edilir veya eski bir ünitenin yerine takılabilir.
Dik açılı G500-B konik redüktör yüksek izin verilen radyal kuvvetleri karşılar, sık kademelendirilmiş çevrim oranları ve düşük boşluk sunar. Seri 0,25 … 7,5 kW güç ve 8 … 4300 Nm çıkış torku aralığını kapsar; 2, 3 ve 4 kademeli versiyonlarda çevrim oranı i = 2950'ye kadar çıkar.
Özellikler
Entegre i550 motec invertör
Motora monte frekans invertörü sayesinde hız kademesiz ayarlanır ve ayrı bir pano sürücüsüne gerek kalmaz.
IE3 verim sınıfı
M500 trifaze motor IE3 verim sınıfını karşılar ve evrensel kullanıma uygundur.
Dik açılı G500-B konik redüktör
Yüksek verimli konik redüktör, yüksek izin verilen radyal kuvvetleri düşük boşlukla ve sık kademeli çevrim oranlarıyla karşılar.
Standart mil ve flanşlar
Mil ölçüleri piyasa standardına uygundur ve standart flanşlar kullanıldığı için mevcut makinelere entegrasyon kolaydır.
Uygulama Alanları
- Konveyör ve malzeme taşıma sistemleri
- İntralojistik ve depo otomasyonu
- Paketleme ve dolum makineleri
- Pompa, fan ve karıştırıcı tahrikleri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,25 … 7,5 kW |
| Tork | 8 … 4300 Nm |
| Maks. çevrim oranı | i = 2950 |
| Kademe | 2, 3 ve 4 kademeli |
