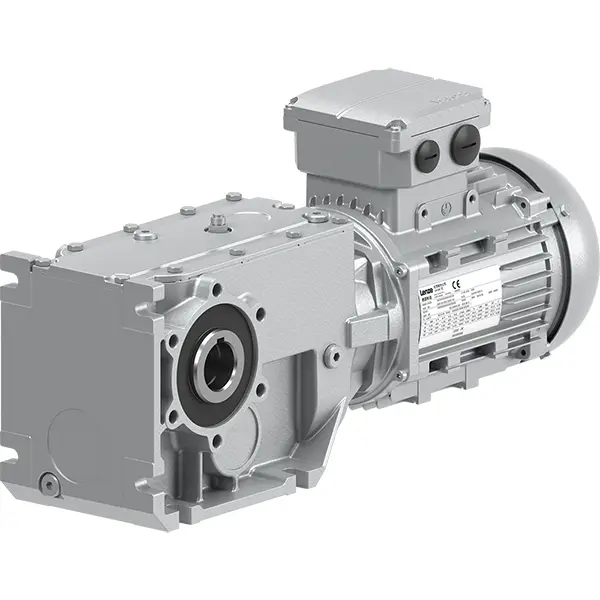

G500-B + M550-U Konik Redüktörlü Motor
G500-B konik redüktör ile IE5 sınıfı M550-U motoru birleştiren, Lenze frekans invertörleriyle sensörsüz işletme için optimize edilmiş kompakt dik açılı redüktörlü motor.
Teknik Özellikler
- Verim sınıfı
- IE5 (IEC TS 60034-30-2), GB 30253-2024 Grade 2
- Kalkış momenti
- Duruştan %250'ye kadar
- Uyumlu invertörler
- i510/i550 cabinet, i550 protec, i550/i650 motec
- Redüktör tipi
- G500-B konik (dik açılı)
G500-B + M550-U Konik Redüktörlü Motor, yüksek verimli G500-B konik redüktörü M550-U trifaze motorla birleştiren kompakt bir dik açılı tahrik ünitesidir. IEC TS 60034-30-2'ye göre IE5 verim sınıfına (Çin GB 30253-2024'e göre Grade 2) ulaşan sistem, eşdeğer bir IE3 çözümünden daha küçük yapı hacmiyle gelecekteki tahrik yönetmeliklerine şimdiden hazırdır.
Motor; i510/i550 cabinet, i550 protec ve i550/i650 motec frekans invertörleriyle sensörsüz işletme için optimize edilmiştir ve bu kombinasyonlarda duruştan %250'ye varan kalkış momenti sağlar. Uluslararası onayların büyük bölümünü karşılayan tahrikler dünya genelinde kullanılabilir; yüksek verim sınıfı, bölgesel veya pazara özgü enerji verimliliği teşviklerine erişimi de kolaylaştırır.
Dik açılı G500-B konik redüktör yüksek izin verilen radyal kuvvetleri karşılar, sık kademelendirilmiş çevrim oranları ve düşük boşluk sunar. Seri 0,37 … 11 kW güç ve 8 … 4300 Nm çıkış torku aralığını kapsar; 2, 3 ve 4 kademeli versiyonlarda çevrim oranı i = 2935'e kadar çıkar.
Özellikler
IE5 verim, IE3'ten kompakt
IE5 sınıfına rağmen eşdeğer IE3 tahrik çözümünden daha küçük bir yapı hacmi sunar.
Sensörsüz işletmeye optimize
i510/i550 cabinet, i550 protec ve i550/i650 motec invertörlerle sensörsüz çalışır ve duruştan %250'ye varan kalkış momenti sağlar.
Dik açılı G500-B konik redüktör
Yüksek verimli konik redüktör, yüksek izin verilen radyal kuvvetleri düşük boşlukla ve sık kademeli çevrim oranlarıyla karşılar.
Geleceğin yönetmeliklerine hazır
Yüksek verim sınıfı, gelecekteki tahrik standartlarına ve bölgesel enerji verimliliği teşvik programlarına uyumu kolaylaştırır.
Uygulama Alanları
- Yatay konveyör ve malzeme taşıma sistemleri
- Depo lojistiği ve otomatik depolama sistemleri
- Havalimanı bagaj ve kargo-kurye (CEP) tesisleri
- Gıda, içecek ve paketleme makineleri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,37 … 11 kW |
| Tork | 8 … 4300 Nm |
| Maks. çevrim oranı | i = 2935 |
| Kademe | 2, 3 ve 4 kademeli |
