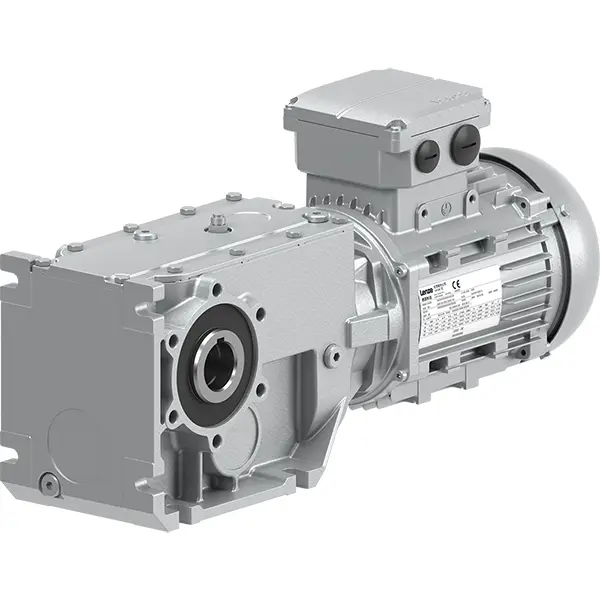

G500-B + M650-U Konik Redüktörlü Motor
G500-B konik redüktör ile IE5 sınıfı M650-U motoru birleştiren, Lenze frekans invertörleriyle sensörsüz işletme için optimize edilmiş kompakt dik açılı redüktörlü motor.
Teknik Özellikler
- Verim sınıfı
- IE5 (IEC TS 60034-30-2), GB 30253-2024 Grade 2
- Kalkış momenti
- Duruştan %250'ye kadar
- Çalışma frekansı
- 120 Hz
- Uyumlu invertörler
- i510/i550 cabinet, i550 protec, i550/i650 motec
- Redüktör tipi
- G500-B konik (dik açılı)
G500-B + M650-U Konik Redüktörlü Motor, yüksek verimli G500-B konik redüktörü M650-U trifaze motorla birleştiren kompakt bir dik açılı tahrik ünitesidir. 120 Hz için tasarlanan IE5 motor (IEC TS 60034-30-2; GB 30253-2024 Grade 2), çok geniş hız ayar aralığı gereken uygulamalarda sürdürülebilir bir çözümdür; eşdeğer IE3 çözümüne göre iki boy küçüktür ve düşük kütle atalet momentiyle dinamik görevlere uyar.
Motor; i510/i550 cabinet, i550 protec ve i550/i650 motec frekans invertörleriyle sensörsüz işletme için optimize edilmiştir ve bu kombinasyonlarda duruştan %250'ye varan kalkış momenti sağlar. Uluslararası onayların büyük bölümünü karşılayan tahrikler dünya genelinde kullanılabilir; yüksek verim sınıfı, bölgesel veya pazara özgü enerji verimliliği teşviklerine erişimi de kolaylaştırır.
Dik açılı G500-B konik redüktör yüksek izin verilen radyal kuvvetleri karşılar, sık kademelendirilmiş çevrim oranları ve düşük boşluk sunar. Seri 0,75 … 22 kW güç ve 8 … 4300 Nm çıkış torku aralığını kapsar; 2, 3 ve 4 kademeli versiyonlarda çevrim oranı i = 2935'e kadar çıkar.
Özellikler
120 Hz, iki boy daha küçük
120 Hz IE5 motor, eşdeğer IE3 çözümüne göre iki boy küçüktür ve dinamik uygulamalara uygundur.
Sensörsüz işletmeye optimize
i510/i550 cabinet, i550 protec ve i550/i650 motec invertörlerle sensörsüz çalışır ve duruştan %250'ye varan kalkış momenti sağlar.
Dik açılı G500-B konik redüktör
Yüksek verimli konik redüktör, yüksek izin verilen radyal kuvvetleri düşük boşlukla ve sık kademeli çevrim oranlarıyla karşılar.
Geniş ayar aralığı, düşük atalet
Geniş hız ayar aralığı ve düşük kütle atalet momenti, değişken hızlı işletmede optimum çalışma sağlar.
Uygulama Alanları
- Yatay konveyör ve malzeme taşıma sistemleri
- Depo lojistiği ve otomatik depolama sistemleri
- Havalimanı bagaj ve kargo-kurye (CEP) tesisleri
- Gıda, içecek ve paketleme makineleri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,75 … 22 kW |
| Tork | 8 … 4300 Nm |
| Maks. çevrim oranı | i = 2935 |
| Kademe | 2, 3 ve 4 kademeli |
