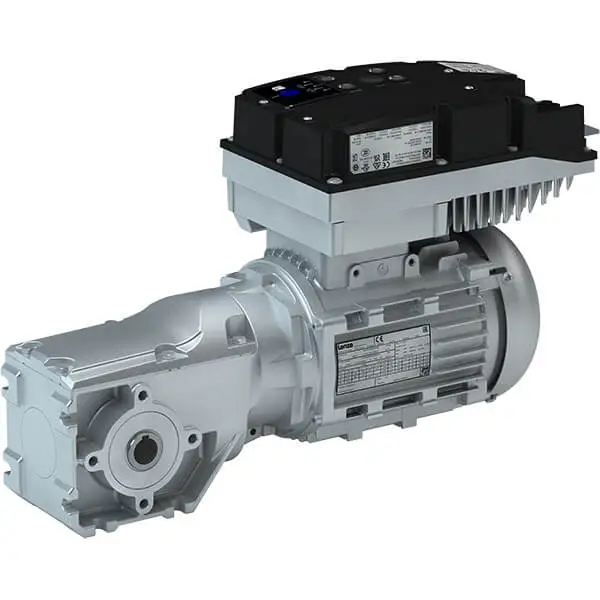

G500-B + MF + i550 motec Konik Redüktörlü Motor
G500-B konik redüktörü, invertörde 120 Hz çalışmaya optimize MF trifaze motoru ve buna monte i550 motec frekans invertörünü bir araya getiren uyumlu tahrik sistemi.
Teknik Özellikler
- Çalışma frekansı
- 120 Hz (invertör beslemeli)
- Entegre invertör
- i550 motec
- Motor
- MF trifaze AC motor, invertöre optimize
- Mil ve flanş
- Piyasa standardı mil ölçüleri, standart flanşlar
- Redüktör tipi
- G500-B konik (dik açılı)
G500-B + MF + i550 motec Konik Redüktörlü Motor, G500-B konik redüktörü, frekans invertörüyle 120 Hz çalışma için optimize edilmiş enerji verimli MF trifaze motorla ve bu motorun üzerine monte edilen i550 motec frekans invertörüyle birleştirir. Ortaya çıkan kompakt ve güçlü ünite, motorun ve invertörün birbirine göre seçildiği uyumlu bir tahrik sistemidir.
MF motorlar, mümkün olan en küçük yapı boyutunda geniş bir hız ayar aralığı istenen görevler için özellikle uygundur. Mil ölçüleri piyasa standardına uygundur ve standart flanşlar kullanıldığından tahrik mevcut makinelere sorunsuz entegre edilir.
Dik açılı G500-B konik redüktör yüksek izin verilen radyal kuvvetleri karşılar, sık kademelendirilmiş çevrim oranları ve düşük boşluk sunar. Seri 0,55 … 22 kW güç ve 8 … 4300 Nm çıkış torku aralığını kapsar; 2, 3 ve 4 kademeli versiyonlarda çevrim oranı i = 2935'e kadar çıkar.
Özellikler
120 Hz'e optimize MF motorlar
İnvertör beslemesine göre tasarlanan MF motorlar, küçük yapı boyutunda geniş hız ayar aralığı sunar.
Uyumlu i550 motec sistemi
MF motoru ve üzerine monte edilen i550 motec frekans invertörü, birbirine göre seçilmiş bir tahrik sistemi oluşturur.
Dik açılı G500-B konik redüktör
Yüksek verimli konik redüktör, yüksek izin verilen radyal kuvvetleri düşük boşlukla ve sık kademeli çevrim oranlarıyla karşılar.
Standart mil ve flanşlar
Mil ölçüleri piyasa standardına uygundur ve standart flanşlar kullanıldığı için mevcut makinelere entegrasyon kolaydır.
Uygulama Alanları
- Değişken hızlı konveyör tahrikleri
- İntralojistik ve depo otomasyonu
- Paketleme makineleri
- Geniş hız aralığı gerektiren proses tahrikleri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,55 … 22 kW |
| Tork | 8 … 4300 Nm |
| Maks. çevrim oranı | i = 2935 |
| Kademe | 2, 3 ve 4 kademeli |
