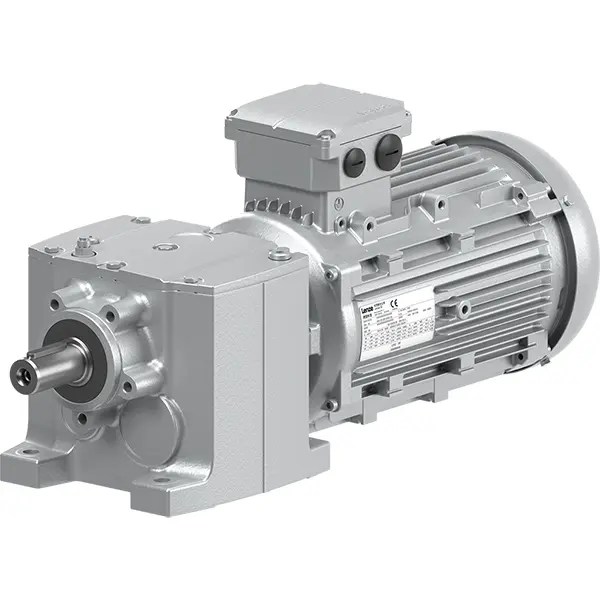

G500-H + M650-U Helisel Redüktörlü Motor
120 Hz IE5 sınıfı M650-U motor ve G500-H helisel redüktörden oluşan kompakt tahrik paketi; 0,75 … 22 kW güç, 4 … 3000 Nm tork ve en yüksek i = 3240 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-H helisel
- Motor
- M650-U (IE5, 120 Hz)
- Verim sınıfı
- IE5 (IEC TS 60034-30-2), Grade 2 (GB 30253-2024)
- Kalkış momenti
- Durma konumundan %250'ye kadar
- Uyumlu invertörler
- i510/i550 cabinet, i550 protec, i550/i650 motec (sensörsüz)
- Kademe
- 2, 3 ve 4 kademeli
G500-H + M650-U, 120 Hz işletim için tasarlanan IE5 sınıfı M650-U motoru G500-H helisel redüktörle birleştirir. Çok geniş hız ayar aralığı gereken uygulamalarda sürdürülebilir bir çözüm sunan paket, düşük kütle atalet momentiyle dinamik çevrimlere uyum sağlar ve IE3 eşdeğerine göre iki gövde boyu daha küçüktür.
Paket; i510/i550 cabinet, i550 protec ve i550/i650 motec frekans invertörleriyle sensörsüz işletim için optimize edilmiştir ve durma konumundan %250'ye varan kalkış momenti sağlar. Pazar odaklı modüler sistem sayesinde dünya genelinde kullanılabilen tahrikler yaygın onayların büyük bölümünü karşılar; yüksek verim sınıfı, bölgesel enerji verimliliği teşviklerinden yararlanmayı da kolaylaştırır.
G500-H helisel redüktör, eksenel yapısıyla sağlam ve kompakttır; yüksek radyal yükleri taşır, birbirine yakın kademelendirilmiş çevrim oranları ve düşük boşluk sunar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,75 … 22 kW, tork aralığı 4 … 3000 Nm olup çevrim oranı i = 3240 değerine kadar çıkar.
Özellikler
120 Hz IE5 motor
IEC TS 60034-30-2'ye göre IE5 ve GB 30253-2024 Grade 2 verimiyle çok geniş hız ayar aralığında verimli çalışır.
%250'ye varan kalkış momenti
Sensörsüz işletimde durma konumundan yüksek kalkış momenti sağlanır.
İki gövde boyu daha küçük
Düşük kütle atalet momentiyle dinamik uygulamalarda IE3 eşdeğerinden iki boy küçük çözüm sunar.
Geniş invertör uyumu
i510/i550 cabinet, i550 protec ve i550/i650 motec invertörlerle sensörsüz işletim için optimize edilmiştir.
Sağlam helisel redüktör
Yüksek radyal yük kapasitesi, düşük boşluk ve i = 3240 değerine kadar sık kademeli çevrim oranları sunar.
Uygulama Alanları
- Bantlı ve rulolu konveyörler
- Depo ve havalimanı lojistiği
- Paketleme ve dolum makineleri
- Gıda ve içecek proses hatları
- Enerji verimliliği odaklı tesis modernizasyonları
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,75 … 22 kW |
| Tork | 4 … 3000 Nm |
| Maks. çevrim oranı | i = 3240 |
| Kademe | 2, 3 ve 4 kademeli |
