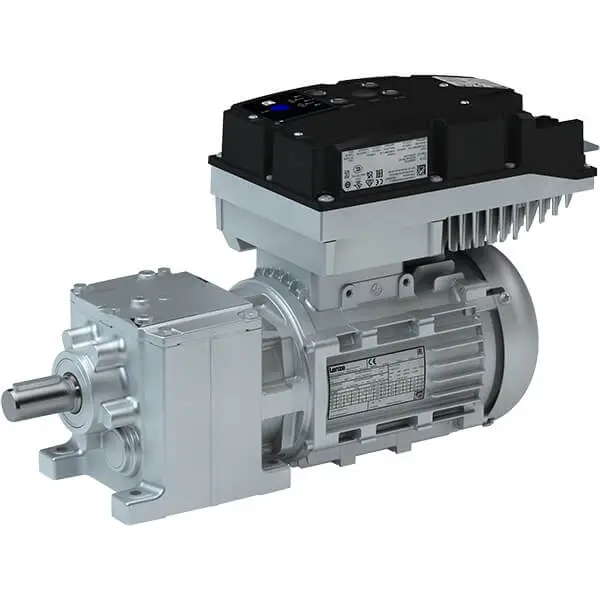

G500-H + MF + i550 motec Helisel Redüktörlü Motor
120 Hz için optimize MF motor, G500-H helisel redüktör ve motora entegre i550 motec invertörden oluşan kompakt tahrik paketi; 0,55 … 22 kW güç, 4 … 3000 Nm tork ve en yüksek i = 3529 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-H helisel
- Motor
- MF (120 Hz için optimize)
- İnvertör
- i550 motec (motora entegre)
- Bağlantı
- Standart mil ölçüleri ve flanşlar
- Kademe
- 2, 3 ve 4 kademeli
G500-H + MF + i550 motec, frekans invertörüyle 120 Hz'de çalışmak üzere optimize edilmiş MF üç fazlı AC motoru, G500-H helisel redüktörü ve motora entegre i550 motec invertörü bir araya getirir. MF serisi, küçük gövde boyutlarıyla geniş hız ayar aralığı istenen görevlerde enerji verimli bir seçenektir.
i550 motec frekans invertörüyle uyumlu biçimde eşleştirilmiş tahrik sistemi, ayrı bir pano invertörü gerektirmeden kademesiz hız ayarı yapılmasına olanak tanır; mil ölçüleri piyasa standardına uygundur ve standart flanşlar kullanılır.
G500-H helisel redüktör, eksenel yapısıyla sağlam ve kompakttır; yüksek radyal yükleri taşır, birbirine yakın kademelendirilmiş çevrim oranları ve düşük boşluk sunar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,55 … 22 kW, tork aralığı 4 … 3000 Nm olup çevrim oranı i = 3529 değerine kadar çıkar.
Özellikler
120 Hz için optimize MF motor
İnvertörle çalışmaya göre optimize edilen MF motor, küçük gövde boyutuyla geniş hız ayar aralığı sunar.
Standart bağlantı ölçüleri
Piyasa standardına uygun mil ölçüleri ve standart flanşlar kullanılır.
Entegre i550 motec invertör
Motora monte invertör kademesiz hız kontrolü sağlar ve ayrı bir pano invertörü gerektirmez.
Sağlam helisel redüktör
Yüksek radyal yük kapasitesi, düşük boşluk ve i = 3529 değerine kadar sık kademeli çevrim oranları sunar.
Uygulama Alanları
- Bantlı ve rulolu konveyörler
- Depo ve havalimanı lojistiği
- Paketleme ve dolum makineleri
- Gıda ve içecek proses hatları
- Merkezi olmayan (desantralize) tahrik mimarileri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,55 … 22 kW |
| Tork | 4 … 3000 Nm |
| Maks. çevrim oranı | i = 3529 |
| Kademe | 2, 3 ve 4 kademeli |
