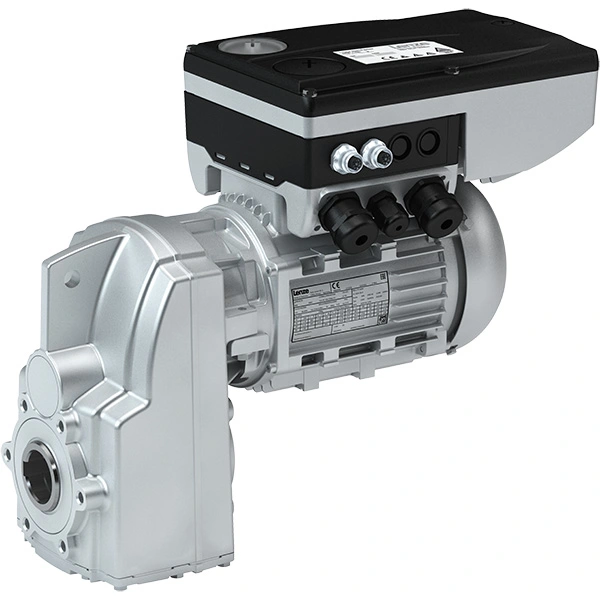

G500-S + M500 + 8400 motec Şafta Takma Helisel Redüktörlü Motor
IE3 sınıfı M500 motor, G500-S şafta takma helisel redüktör ve motora entegre 8400 motec invertörden oluşan kompakt tahrik paketi; 0,12 … 7,5 kW güç, 6 … 4500 Nm tork ve en yüksek i = 4640 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-S şafta takma helisel
- Motor
- M500 (IE3)
- İnvertör
- 8400 motec (motora entegre)
- Verim sınıfı
- IE3
- Bağlantı
- Standart mil ölçüleri ve flanşlar
- Kademe
- 2, 3 ve 4 kademeli
G500-S + M500 + 8400 motec, IE3 verim sınıfındaki M500 motoru, G500-S şafta takma helisel redüktörü ve motor üzerine monte 8400 motec frekans invertörünü tek pakette toplar. Makine miline doğrudan geçirilen ince ve yer tasarruflu yapı, kademesiz hız ayarı gereken tahriklerde ayrı bir pano invertörü ihtiyacını ortadan kaldırır.
Entegre invertör üzerinden yapılan hız kontrolü, tahrik paketini konveyörden karıştırıcıya kadar farklı görevlerde evrensel olarak kullanılabilir kılar. Seri, Lenze'nin önceki ürün kuşağında yer alır ve özellikle 8400 motec tabanlı mevcut tesislerin yedek tahrik ihtiyacında değerlendirilebilir.
G500-S şafta takma helisel redüktör, ince ve yer tasarruflu gövdesiyle makine miline doğrudan takılır; yüksek radyal yük kapasitesi, sık kademeli çevrim oranları ve düşük boşluk sağlar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,12 … 7,5 kW, tork aralığı 6 … 4500 Nm olup çevrim oranı i = 4640 değerine kadar çıkar.
Özellikler
IE3 verim sınıfı
M500 motor IE3 verim sınıfını karşılar.
Standart bağlantı ölçüleri
Piyasa standardına uygun mil ölçüleri ve standart flanşlar mevcut makinelere kolay entegrasyon sağlar.
Entegre 8400 motec invertör
Motora entegre 8400 motec ile kademesiz hız ayarı yapılabilir.
İnce şafta takma redüktör
Makine miline doğrudan takılan kompakt gövde, düşük boşluk ve i = 4640 değerine kadar çevrim oranı sağlar.
Uygulama Alanları
- Makine miline doğrudan takılan konveyör tahrikleri
- Depo lojistiği ve otomatik depolama sistemleri
- Kurye, kargo ve paket dağıtım tesisleri
- Tekstil ve ahşap işleme makineleri
- Merkezi olmayan (desantralize) tahrik mimarileri
- 8400 motec tabanlı mevcut tesislerde yedek tahrik
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,12 … 7,5 kW |
| Tork | 6 … 4500 Nm |
| Maks. çevrim oranı | i = 4640 |
| Kademe | 2, 3 ve 4 kademeli |
