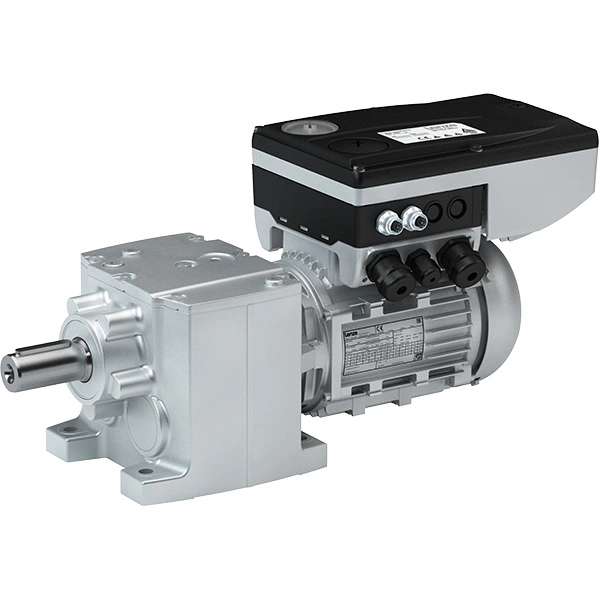

G500-H + MF + 8400 motec Helisel Redüktörlü Motor
120 Hz için optimize MF motor, G500-H helisel redüktör ve motora entegre 8400 motec invertörden oluşan kompakt tahrik paketi; 0,55 … 7,5 kW güç, 4 … 3000 Nm tork ve en yüksek i = 3240 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-H helisel
- Motor
- MF (120 Hz için optimize)
- İnvertör
- 8400 motec (motora entegre)
- Verim sınıfı
- IE3
- Bağlantı
- Standart mil ölçüleri ve flanşlar
- Kademe
- 2, 3 ve 4 kademeli
G500-H + MF + 8400 motec, frekans invertörüyle 120 Hz'de çalışmak üzere optimize edilmiş MF üç fazlı AC motoru, G500-H helisel redüktörü ve motora entegre 8400 motec invertörü bir araya getirir. MF serisi, küçük gövde boyutlarıyla geniş hız ayar aralığı istenen görevlerde enerji verimli bir seçenektir.
Motora monte 8400 motec frekans invertörüyle uyumlu bir sistem oluşturan ünite kademesiz hız ayarı sunar ve IE3 verim sınıfını karşılar. Seri, Lenze'nin önceki ürün kuşağında yer alır ve özellikle 8400 motec tabanlı mevcut tesislerin yedek tahrik ihtiyacında değerlendirilebilir.
G500-H helisel redüktör, eksenel yapısıyla sağlam ve kompakttır; yüksek radyal yükleri taşır, birbirine yakın kademelendirilmiş çevrim oranları ve düşük boşluk sunar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,55 … 7,5 kW, tork aralığı 4 … 3000 Nm olup çevrim oranı i = 3240 değerine kadar çıkar.
Özellikler
120 Hz için optimize MF motor
İnvertörle çalışmaya göre optimize edilen MF motor, küçük gövde boyutuyla geniş hız ayar aralığı sunar.
Standart bağlantı ölçüleri
Piyasa standardına uygun mil ölçüleri ve standart flanşlar kullanılır.
IE3 verim sınıfı
Tahrik paketi IE3 verim sınıfını karşılar.
Entegre 8400 motec invertör
Motora entegre 8400 motec ile kademesiz hız ayarı yapılabilir.
Sağlam helisel redüktör
Yüksek radyal yük kapasitesi, düşük boşluk ve i = 3240 değerine kadar sık kademeli çevrim oranları sunar.
Uygulama Alanları
- Bantlı ve rulolu konveyörler
- Depo ve havalimanı lojistiği
- Paketleme ve dolum makineleri
- Gıda ve içecek proses hatları
- Merkezi olmayan (desantralize) tahrik mimarileri
- 8400 motec tabanlı mevcut tesislerde yedek tahrik
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,55 … 7,5 kW |
| Tork | 4 … 3000 Nm |
| Maks. çevrim oranı | i = 3240 |
| Kademe | 2, 3 ve 4 kademeli |
