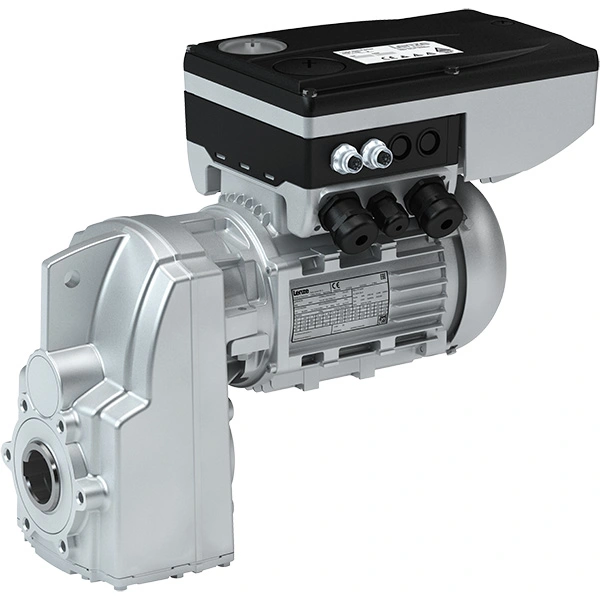

G500-S + MF + 8400 motec Şafta Takma Helisel Redüktörlü Motor
120 Hz için optimize MF motor, G500-S şafta takma helisel redüktör ve motora entegre 8400 motec invertörden oluşan kompakt tahrik paketi; 0,55 … 7,5 kW güç, 5 … 4500 Nm tork ve en yüksek i = 4640 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-S şafta takma helisel
- Motor
- MF (120 Hz için optimize)
- İnvertör
- 8400 motec (motora entegre)
- Verim sınıfı
- IE3
- Bağlantı
- Standart mil ölçüleri ve flanşlar
- Kademe
- 2, 3 ve 4 kademeli
G500-S + MF + 8400 motec, frekans invertörüyle 120 Hz'de çalışmak üzere optimize edilmiş MF üç fazlı AC motoru, G500-S şafta takma helisel redüktörü ve motora entegre 8400 motec invertörü bir araya getirir. MF serisi, küçük gövde boyutlarıyla geniş hız ayar aralığı istenen görevlerde enerji verimli bir seçenektir.
Motora monte 8400 motec frekans invertörüyle uyumlu bir sistem oluşturan ünite kademesiz hız ayarı sunar ve IE3 verim sınıfını karşılar. Seri, Lenze'nin önceki ürün kuşağında yer alır ve özellikle 8400 motec tabanlı mevcut tesislerin yedek tahrik ihtiyacında değerlendirilebilir.
G500-S şafta takma helisel redüktör, ince ve yer tasarruflu gövdesiyle makine miline doğrudan takılır; yüksek radyal yük kapasitesi, sık kademeli çevrim oranları ve düşük boşluk sağlar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,55 … 7,5 kW, tork aralığı 5 … 4500 Nm olup çevrim oranı i = 4640 değerine kadar çıkar.
Özellikler
120 Hz için optimize MF motor
İnvertörle çalışmaya göre optimize edilen MF motor, küçük gövde boyutuyla geniş hız ayar aralığı sunar.
Standart bağlantı ölçüleri
Piyasa standardına uygun mil ölçüleri ve standart flanşlar kullanılır.
IE3 verim sınıfı
Tahrik paketi IE3 verim sınıfını karşılar.
Entegre 8400 motec invertör
Motora entegre 8400 motec ile kademesiz hız ayarı yapılabilir.
İnce şafta takma redüktör
Makine miline doğrudan takılan kompakt gövde, düşük boşluk ve i = 4640 değerine kadar çevrim oranı sağlar.
Uygulama Alanları
- Makine miline doğrudan takılan konveyör tahrikleri
- Depo lojistiği ve otomatik depolama sistemleri
- Kurye, kargo ve paket dağıtım tesisleri
- Tekstil ve ahşap işleme makineleri
- Merkezi olmayan (desantralize) tahrik mimarileri
- 8400 motec tabanlı mevcut tesislerde yedek tahrik
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,55 … 7,5 kW |
| Tork | 5 … 4500 Nm |
| Maks. çevrim oranı | i = 4640 |
| Kademe | 2, 3 ve 4 kademeli |
