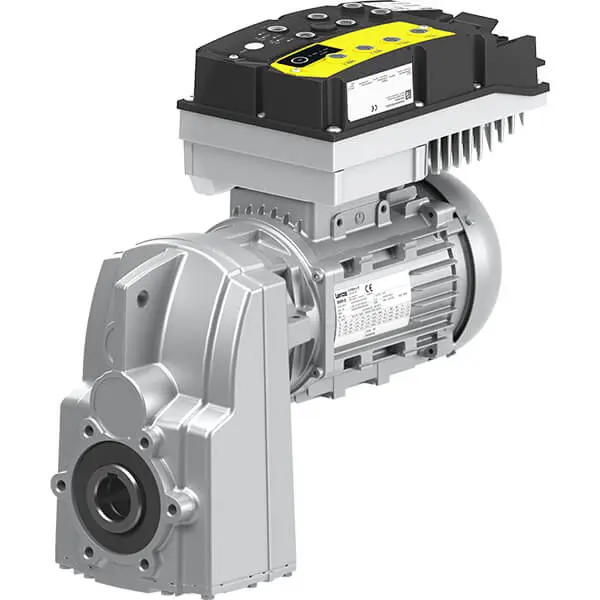

G500-S + M500 + i650 motec Şafta Takma Helisel Redüktörlü Motor
IE3 sınıfı M500 motor, G500-S şafta takma helisel redüktör ve motora entegre i650 motec invertörden oluşan kompakt tahrik paketi; 0,25 … 7,5 kW güç, 6 … 4500 Nm tork ve en yüksek i = 4640 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-S şafta takma helisel
- Motor
- M500 (IE3)
- İnvertör
- i650 motec (motora entegre)
- Verim sınıfı
- IE3
- Ek fonksiyonlar
- Logic PLC, tablo konumlandırma, STO (CIP Safety)
- Bağlantı
- Standart mil ölçüleri ve flanşlar
- Kademe
- 2, 3 ve 4 kademeli
G500-S + M500 + i650 motec, IE3 verim sınıfındaki M500 motoru, G500-S şafta takma helisel redüktörü ve motor üzerine monte i650 motec frekans invertörünü tek pakette toplar. Makine miline doğrudan geçirilen ince ve yer tasarruflu yapı, kademesiz hız ayarı gereken tahriklerde ayrı bir pano invertörü ihtiyacını ortadan kaldırır.
Entegre invertör üzerinden yapılan hız kontrolü, tahrik paketini konveyörden karıştırıcıya kadar farklı görevlerde evrensel olarak kullanılabilir kılar. i650 motec; Logic PLC, tablo konumlandırma ve CIP Safety üzerinden Safe Torque Off (STO) ile fonksiyon kapsamını genişletir.
G500-S şafta takma helisel redüktör, ince ve yer tasarruflu gövdesiyle makine miline doğrudan takılır; yüksek radyal yük kapasitesi, sık kademeli çevrim oranları ve düşük boşluk sağlar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,25 … 7,5 kW, tork aralığı 6 … 4500 Nm olup çevrim oranı i = 4640 değerine kadar çıkar.
Özellikler
IE3 verim sınıfı
M500 motor IE3 verim sınıfını karşılar.
Standart bağlantı ölçüleri
Piyasa standardına uygun mil ölçüleri ve standart flanşlar mevcut makinelere kolay entegrasyon sağlar.
Entegre i650 motec invertör
Motora monte invertör kademesiz hız kontrolü sağlar ve ayrı bir pano invertörü gerektirmez.
Genişletilmiş fonksiyonlar
Logic PLC, tablo konumlandırma ve CIP Safety üzerinden Safe Torque Off (STO) kullanılabilir.
İnce şafta takma redüktör
Makine miline doğrudan takılan kompakt gövde, düşük boşluk ve i = 4640 değerine kadar çevrim oranı sağlar.
Uygulama Alanları
- Makine miline doğrudan takılan konveyör tahrikleri
- Depo lojistiği ve otomatik depolama sistemleri
- Kurye, kargo ve paket dağıtım tesisleri
- Tekstil ve ahşap işleme makineleri
- Merkezi olmayan (desantralize) tahrik mimarileri
- Basit konumlandırma ve STO gerektiren makine eksenleri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,25 … 7,5 kW |
| Tork | 6 … 4500 Nm |
| Maks. çevrim oranı | i = 4640 |
| Kademe | 2, 3 ve 4 kademeli |
