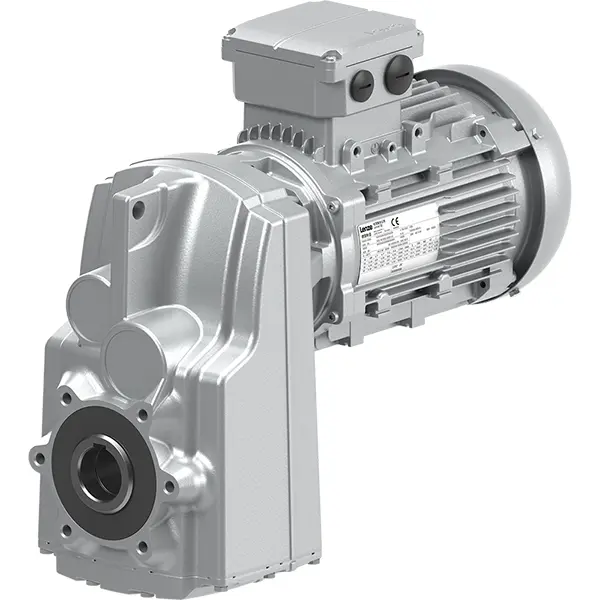

G500-S + M550-V Şafta Takma Helisel Redüktörlü Motor
IE6 sınıfı M550-V motor ve G500-S şafta takma helisel redüktörden oluşan kompakt tahrik paketi; 0,25 … 7,5 kW güç, 5 … 4500 Nm tork ve en yüksek i = 4640 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-S şafta takma helisel
- Motor
- M550-V (IE6)
- Verim sınıfı
- IE6 (IEC TS 60034-30-2), Grade 1 (GB 30253-2024)
- Kalkış momenti
- Durma konumundan %300'e kadar
- Uyumlu invertörler
- i510/i550 cabinet, i550 protec, i550/i650 motec (sensörsüz)
- Kademe
- 2, 3 ve 4 kademeli
G500-S + M550-V, IE6 sınıfındaki M550-V motoru G500-S şafta takma helisel redüktörle bir araya getirir. IEC TS 60034-30-2'ye göre IE6 (Çin için GB 30253-2024 Grade 1) seviyesindeki en üst verim, bir IE3 tahrikle aynı kompaktlıkta sunulur; böylece işletme boyunca enerji ihtiyacı ve buna bağlı CO₂ salımı en aza iner.
Paket; i510/i550 cabinet, i550 protec ve i550/i650 motec frekans invertörleriyle sensörsüz işletim için optimize edilmiştir ve durma konumundan %300'e varan kalkış momenti sağlar. Pazar odaklı modüler sistem sayesinde dünya genelinde kullanılabilen tahrikler yaygın onayların büyük bölümünü karşılar; yüksek verim sınıfı, bölgesel enerji verimliliği teşviklerinden yararlanmayı da kolaylaştırır.
G500-S şafta takma helisel redüktör, ince ve yer tasarruflu gövdesiyle makine miline doğrudan takılır; yüksek radyal yük kapasitesi, sık kademeli çevrim oranları ve düşük boşluk sağlar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,25 … 7,5 kW, tork aralığı 5 … 4500 Nm olup çevrim oranı i = 4640 değerine kadar çıkar.
Özellikler
IE6 verim sınıfı
IEC TS 60034-30-2'ye göre IE6 ve GB 30253-2024'e göre Grade 1 ile en üst verim seviyesine ulaşır.
%300'e varan kalkış momenti
Sensörsüz işletimde durma konumundan çok yüksek kalkış momenti elde edilir.
Minimum enerji ve CO₂
İşletme sırasındaki enerji ihtiyacı ve CO₂ salımı en aza indirilir; gövde boyutu bir IE3 tahrikle aynıdır.
Geniş invertör uyumu
i510/i550 cabinet, i550 protec ve i550/i650 motec invertörlerle sensörsüz işletim için optimize edilmiştir.
İnce şafta takma redüktör
Makine miline doğrudan takılan kompakt gövde, düşük boşluk ve i = 4640 değerine kadar çevrim oranı sağlar.
Uygulama Alanları
- Makine miline doğrudan takılan konveyör tahrikleri
- Depo lojistiği ve otomatik depolama sistemleri
- Kurye, kargo ve paket dağıtım tesisleri
- Tekstil ve ahşap işleme makineleri
- Enerji verimliliği odaklı tesis modernizasyonları
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,25 … 7,5 kW |
| Tork | 5 … 4500 Nm |
| Maks. çevrim oranı | i = 4640 |
| Kademe | 2, 3 ve 4 kademeli |
