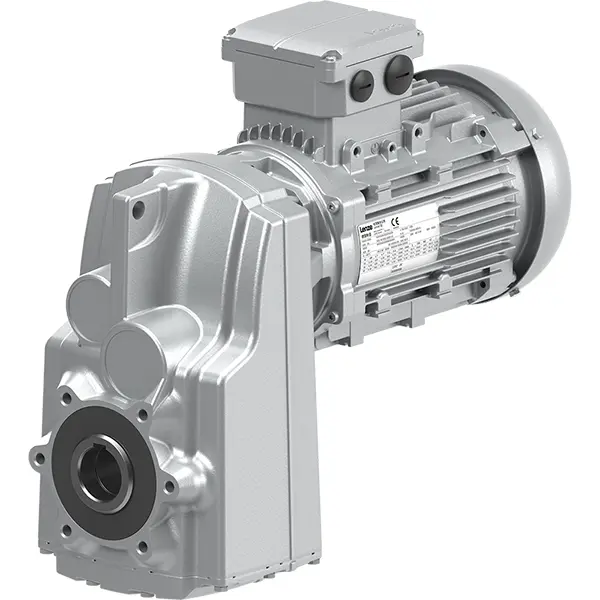

G500-S + M650-U Şafta Takma Helisel Redüktörlü Motor
120 Hz IE5 sınıfı M650-U motor ve G500-S şafta takma helisel redüktörden oluşan kompakt tahrik paketi; 0,75 … 22 kW güç, 5 … 4500 Nm tork ve en yüksek i = 4640 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-S şafta takma helisel
- Motor
- M650-U (IE5, 120 Hz)
- Verim sınıfı
- IE5 (IEC TS 60034-30-2), Grade 2 (GB 30253-2024)
- Kalkış momenti
- Durma konumundan %250'ye kadar
- Uyumlu invertörler
- i510/i550 cabinet, i550 protec, i550/i650 motec (sensörsüz)
- Kademe
- 2, 3 ve 4 kademeli
G500-S + M650-U, 120 Hz işletim için tasarlanan IE5 sınıfı M650-U motoru G500-S şafta takma helisel redüktörle birleştirir. Çok geniş hız ayar aralığı gereken uygulamalarda sürdürülebilir bir çözüm sunan paket, düşük kütle atalet momentiyle dinamik çevrimlere uyum sağlar ve IE3 eşdeğerine göre iki gövde boyu daha küçüktür.
Paket; i510/i550 cabinet, i550 protec ve i550/i650 motec frekans invertörleriyle sensörsüz işletim için optimize edilmiştir ve durma konumundan %250'ye varan kalkış momenti sağlar. Pazar odaklı modüler sistem sayesinde dünya genelinde kullanılabilen tahrikler yaygın onayların büyük bölümünü karşılar; yüksek verim sınıfı, bölgesel enerji verimliliği teşviklerinden yararlanmayı da kolaylaştırır.
G500-S şafta takma helisel redüktör, ince ve yer tasarruflu gövdesiyle makine miline doğrudan takılır; yüksek radyal yük kapasitesi, sık kademeli çevrim oranları ve düşük boşluk sağlar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,75 … 22 kW, tork aralığı 5 … 4500 Nm olup çevrim oranı i = 4640 değerine kadar çıkar.
Özellikler
120 Hz IE5 motor
IEC TS 60034-30-2'ye göre IE5 ve GB 30253-2024 Grade 2 verimiyle çok geniş hız ayar aralığında verimli çalışır.
%250'ye varan kalkış momenti
Sensörsüz işletimde durma konumundan yüksek kalkış momenti sağlanır.
İki gövde boyu daha küçük
Düşük kütle atalet momentiyle dinamik uygulamalarda IE3 eşdeğerinden iki boy küçük çözüm sunar.
Geniş invertör uyumu
i510/i550 cabinet, i550 protec ve i550/i650 motec invertörlerle sensörsüz işletim için optimize edilmiştir.
İnce şafta takma redüktör
Makine miline doğrudan takılan kompakt gövde, düşük boşluk ve i = 4640 değerine kadar çevrim oranı sağlar.
Uygulama Alanları
- Makine miline doğrudan takılan konveyör tahrikleri
- Depo lojistiği ve otomatik depolama sistemleri
- Kurye, kargo ve paket dağıtım tesisleri
- Tekstil ve ahşap işleme makineleri
- Enerji verimliliği odaklı tesis modernizasyonları
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,75 … 22 kW |
| Tork | 5 … 4500 Nm |
| Maks. çevrim oranı | i = 4640 |
| Kademe | 2, 3 ve 4 kademeli |
