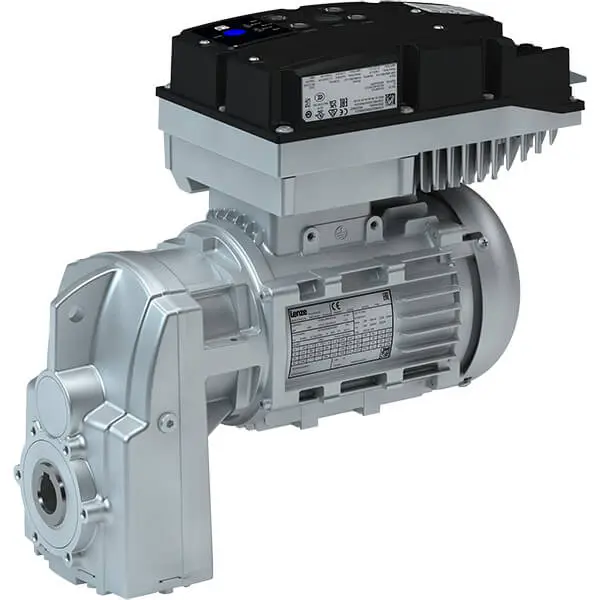

G500-S + MF + i550 motec Şafta Takma Helisel Redüktörlü Motor
120 Hz için optimize MF motor, G500-S şafta takma helisel redüktör ve motora entegre i550 motec invertörden oluşan kompakt tahrik paketi; 0,55 … 22 kW güç, 5 … 4500 Nm tork ve en yüksek i = 5849 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-S şafta takma helisel
- Motor
- MF (120 Hz için optimize)
- İnvertör
- i550 motec (motora entegre)
- Bağlantı
- Standart mil ölçüleri ve flanşlar
- Kademe
- 2, 3 ve 4 kademeli
G500-S + MF + i550 motec, frekans invertörüyle 120 Hz'de çalışmak üzere optimize edilmiş MF üç fazlı AC motoru, G500-S şafta takma helisel redüktörü ve motora entegre i550 motec invertörü bir araya getirir. MF serisi, küçük gövde boyutlarıyla geniş hız ayar aralığı istenen görevlerde enerji verimli bir seçenektir.
i550 motec frekans invertörüyle uyumlu biçimde eşleştirilmiş tahrik sistemi, ayrı bir pano invertörü gerektirmeden kademesiz hız ayarı yapılmasına olanak tanır; mil ölçüleri piyasa standardına uygundur ve standart flanşlar kullanılır.
G500-S şafta takma helisel redüktör, ince ve yer tasarruflu gövdesiyle makine miline doğrudan takılır; yüksek radyal yük kapasitesi, sık kademeli çevrim oranları ve düşük boşluk sağlar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,55 … 22 kW, tork aralığı 5 … 4500 Nm olup çevrim oranı i = 5849 değerine kadar çıkar.
Özellikler
120 Hz için optimize MF motor
İnvertörle çalışmaya göre optimize edilen MF motor, küçük gövde boyutuyla geniş hız ayar aralığı sunar.
Standart bağlantı ölçüleri
Piyasa standardına uygun mil ölçüleri ve standart flanşlar kullanılır.
Entegre i550 motec invertör
Motora monte invertör kademesiz hız kontrolü sağlar ve ayrı bir pano invertörü gerektirmez.
İnce şafta takma redüktör
Makine miline doğrudan takılan kompakt gövde, düşük boşluk ve i = 5849 değerine kadar çevrim oranı sağlar.
Uygulama Alanları
- Makine miline doğrudan takılan konveyör tahrikleri
- Depo lojistiği ve otomatik depolama sistemleri
- Kurye, kargo ve paket dağıtım tesisleri
- Tekstil ve ahşap işleme makineleri
- Merkezi olmayan (desantralize) tahrik mimarileri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,55 … 22 kW |
| Tork | 5 … 4500 Nm |
| Maks. çevrim oranı | i = 5849 |
| Kademe | 2, 3 ve 4 kademeli |
