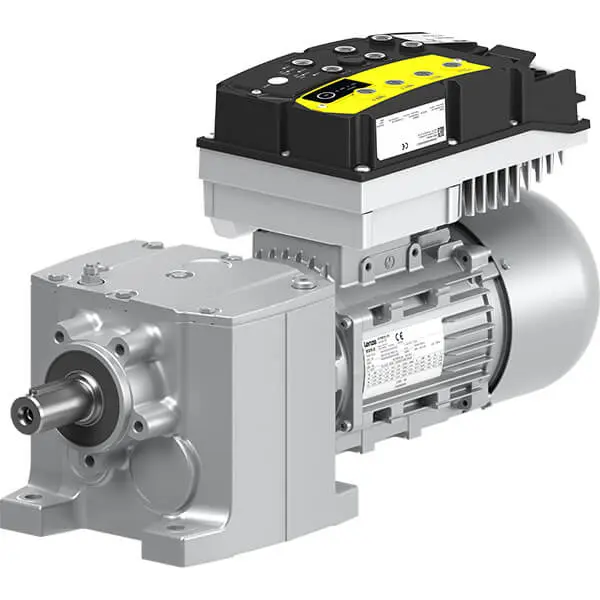

G500-H + M550-V + i650 motec Helisel Redüktörlü Motor
IE6 sınıfı M550-V motor, G500-H helisel redüktör ve motora entegre i650 motec invertörden oluşan kompakt tahrik paketi; 0,25 … 7,5 kW güç, 4 … 3000 Nm tork ve en yüksek i = 3240 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-H helisel
- Motor
- M550-V (IE6)
- İnvertör
- i650 motec (motora entegre)
- Verim sınıfı
- IE6 (IEC TS 60034-30-2), Grade 1 (GB 30253-2024)
- Kalkış momenti
- Durma konumundan %300'e kadar
- Ek fonksiyonlar
- Logic PLC, tablo konumlandırma, STO (CIP Safety)
- Kademe
- 2, 3 ve 4 kademeli
G500-H + M550-V + i650 motec, IE6 sınıfındaki M550-V motoru G500-H helisel redüktörle bir araya getirir. IEC TS 60034-30-2'ye göre IE6 (Çin için GB 30253-2024 Grade 1) seviyesindeki en üst verim, bir IE3 tahrikle aynı kompaktlıkta sunulur; böylece işletme boyunca enerji ihtiyacı ve buna bağlı CO₂ salımı en aza iner.
Motor üzerine entegre i650 motec frekans invertörü kademesiz hız kontrolü sağlayarak üniteyi çok farklı görevlerde kullanılabilir kılar. Sensörsüz işletimde durma konumundan %300'e varan kalkış momenti elde edilir; tahrikler dünya genelinde kullanılabilir ve yaygın onayların büyük bölümünü karşılar. i650 motec ayrıca Logic PLC, tablo konumlandırma ve CIP Safety üzerinden Safe Torque Off (STO) gibi genişletilmiş fonksiyonlar sunar.
G500-H helisel redüktör, eksenel yapısıyla sağlam ve kompakttır; yüksek radyal yükleri taşır, birbirine yakın kademelendirilmiş çevrim oranları ve düşük boşluk sunar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,25 … 7,5 kW, tork aralığı 4 … 3000 Nm olup çevrim oranı i = 3240 değerine kadar çıkar.
Özellikler
IE6 verim sınıfı
IEC TS 60034-30-2'ye göre IE6 ve GB 30253-2024'e göre Grade 1 ile en üst verim seviyesine ulaşır.
%300'e varan kalkış momenti
Sensörsüz işletimde durma konumundan çok yüksek kalkış momenti elde edilir.
Minimum enerji ve CO₂
İşletme sırasındaki enerji ihtiyacı ve CO₂ salımı en aza indirilir; gövde boyutu bir IE3 tahrikle aynıdır.
Entegre i650 motec invertör
Motora monte invertör kademesiz hız kontrolü sağlar ve ayrı bir pano invertörü gerektirmez.
Genişletilmiş fonksiyonlar
Logic PLC, tablo konumlandırma ve CIP Safety üzerinden Safe Torque Off (STO) kullanılabilir.
Sağlam helisel redüktör
Yüksek radyal yük kapasitesi, düşük boşluk ve i = 3240 değerine kadar sık kademeli çevrim oranları sunar.
Uygulama Alanları
- Bantlı ve rulolu konveyörler
- Depo ve havalimanı lojistiği
- Paketleme ve dolum makineleri
- Gıda ve içecek proses hatları
- Merkezi olmayan (desantralize) tahrik mimarileri
- Basit konumlandırma ve STO gerektiren makine eksenleri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,25 … 7,5 kW |
| Tork | 4 … 3000 Nm |
| Maks. çevrim oranı | i = 3240 |
| Kademe | 2, 3 ve 4 kademeli |
