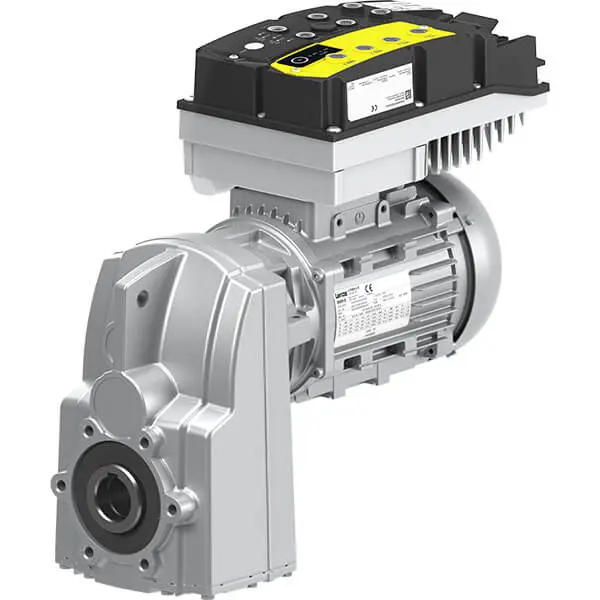

G500-S + M550-U + i650 motec Şafta Takma Helisel Redüktörlü Motor
IE5 sınıfı M550-U motor, G500-S şafta takma helisel redüktör ve motora entegre i650 motec invertörden oluşan kompakt tahrik paketi; 0,37 … 11 kW güç, 5 … 4500 Nm tork ve en yüksek i = 4640 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-S şafta takma helisel
- Motor
- M550-U (IE5)
- İnvertör
- i650 motec (motora entegre)
- Verim sınıfı
- IE5 (IEC TS 60034-30-2), Grade 2 (GB 30253-2024)
- Kalkış momenti
- Durma konumundan %250'ye kadar
- Ek fonksiyonlar
- Logic PLC, tablo konumlandırma, STO (CIP Safety)
- Kademe
- 2, 3 ve 4 kademeli
G500-S + M550-U + i650 motec, IE5 verim sınıfındaki M550-U motoru G500-S şafta takma helisel redüktörle birleştiren kompakt bir tahrik paketidir. IEC TS 60034-30-2'ye göre IE5 seviyesindeki verimi sayesinde ileride devreye girecek tahrik verimliliği düzenlemelerine şimdiden hazırdır ve aynı görev için kullanılan bir IE3 çözümden daha az yer kaplar.
Motor üzerine entegre i650 motec frekans invertörü kademesiz hız kontrolü sağlayarak üniteyi çok farklı görevlerde kullanılabilir kılar. Sensörsüz işletimde durma konumundan %250'ye varan kalkış momenti elde edilir; tahrikler dünya genelinde kullanılabilir ve yaygın onayların büyük bölümünü karşılar. i650 motec ayrıca Logic PLC, tablo konumlandırma ve CIP Safety üzerinden Safe Torque Off (STO) gibi genişletilmiş fonksiyonlar sunar.
G500-S şafta takma helisel redüktör, ince ve yer tasarruflu gövdesiyle makine miline doğrudan takılır; yüksek radyal yük kapasitesi, sık kademeli çevrim oranları ve düşük boşluk sağlar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,37 … 11 kW, tork aralığı 5 … 4500 Nm olup çevrim oranı i = 4640 değerine kadar çıkar.
Özellikler
IE5 verim sınıfı
IEC TS 60034-30-2'ye göre IE5 ve GB 30253-2024'e göre Grade 2 verim seviyesiyle gelecekteki tahrik düzenlemelerine şimdiden uyumludur.
%250'ye varan kalkış momenti
Sensörsüz işletimde bile durma konumundan yüksek kalkış momenti sağlanır.
IE3'ten daha kompakt
Aynı görev için bir IE3 tahrik çözümünden daha az yer kaplar.
Entegre i650 motec invertör
Motora monte invertör kademesiz hız kontrolü sağlar ve ayrı bir pano invertörü gerektirmez.
Genişletilmiş fonksiyonlar
Logic PLC, tablo konumlandırma ve CIP Safety üzerinden Safe Torque Off (STO) kullanılabilir.
İnce şafta takma redüktör
Makine miline doğrudan takılan kompakt gövde, düşük boşluk ve i = 4640 değerine kadar çevrim oranı sağlar.
Uygulama Alanları
- Makine miline doğrudan takılan konveyör tahrikleri
- Depo lojistiği ve otomatik depolama sistemleri
- Kurye, kargo ve paket dağıtım tesisleri
- Tekstil ve ahşap işleme makineleri
- Merkezi olmayan (desantralize) tahrik mimarileri
- Basit konumlandırma ve STO gerektiren makine eksenleri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,37 … 11 kW |
| Tork | 5 … 4500 Nm |
| Maks. çevrim oranı | i = 4640 |
| Kademe | 2, 3 ve 4 kademeli |
