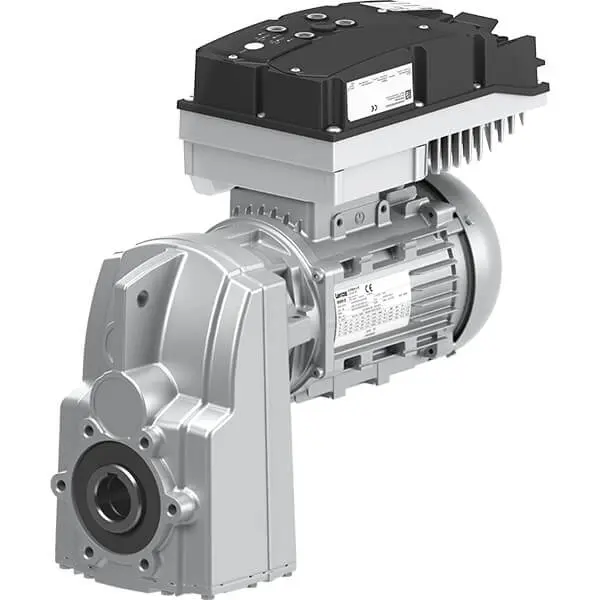

G500-S + M550-V + i550 motec Şafta Takma Helisel Redüktörlü Motor
IE6 sınıfı M550-V motor, G500-S şafta takma helisel redüktör ve motora entegre i550 motec invertörden oluşan kompakt tahrik paketi; 0,25 … 7,5 kW güç, 5 … 4500 Nm tork ve en yüksek i = 4640 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-S şafta takma helisel
- Motor
- M550-V (IE6)
- İnvertör
- i550 motec (motora entegre)
- Verim sınıfı
- IE6 (IEC TS 60034-30-2), Grade 1 (GB 30253-2024)
- Kalkış momenti
- Durma konumundan %300'e kadar
- Kademe
- 2, 3 ve 4 kademeli
G500-S + M550-V + i550 motec, IE6 sınıfındaki M550-V motoru G500-S şafta takma helisel redüktörle bir araya getirir. IEC TS 60034-30-2'ye göre IE6 (Çin için GB 30253-2024 Grade 1) seviyesindeki en üst verim, bir IE3 tahrikle aynı kompaktlıkta sunulur; böylece işletme boyunca enerji ihtiyacı ve buna bağlı CO₂ salımı en aza iner.
Motor üzerine entegre i550 motec frekans invertörü kademesiz hız kontrolü sağlayarak üniteyi çok farklı görevlerde kullanılabilir kılar. Sensörsüz işletimde durma konumundan %300'e varan kalkış momenti elde edilir; tahrikler dünya genelinde kullanılabilir ve yaygın onayların büyük bölümünü karşılar.
G500-S şafta takma helisel redüktör, ince ve yer tasarruflu gövdesiyle makine miline doğrudan takılır; yüksek radyal yük kapasitesi, sık kademeli çevrim oranları ve düşük boşluk sağlar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,25 … 7,5 kW, tork aralığı 5 … 4500 Nm olup çevrim oranı i = 4640 değerine kadar çıkar.
Özellikler
IE6 verim sınıfı
IEC TS 60034-30-2'ye göre IE6 ve GB 30253-2024'e göre Grade 1 ile en üst verim seviyesine ulaşır.
%300'e varan kalkış momenti
Sensörsüz işletimde durma konumundan çok yüksek kalkış momenti elde edilir.
Minimum enerji ve CO₂
İşletme sırasındaki enerji ihtiyacı ve CO₂ salımı en aza indirilir; gövde boyutu bir IE3 tahrikle aynıdır.
Entegre i550 motec invertör
Motora monte invertör kademesiz hız kontrolü sağlar ve ayrı bir pano invertörü gerektirmez.
İnce şafta takma redüktör
Makine miline doğrudan takılan kompakt gövde, düşük boşluk ve i = 4640 değerine kadar çevrim oranı sağlar.
Uygulama Alanları
- Makine miline doğrudan takılan konveyör tahrikleri
- Depo lojistiği ve otomatik depolama sistemleri
- Kurye, kargo ve paket dağıtım tesisleri
- Tekstil ve ahşap işleme makineleri
- Merkezi olmayan (desantralize) tahrik mimarileri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,25 … 7,5 kW |
| Tork | 5 … 4500 Nm |
| Maks. çevrim oranı | i = 4640 |
| Kademe | 2, 3 ve 4 kademeli |
