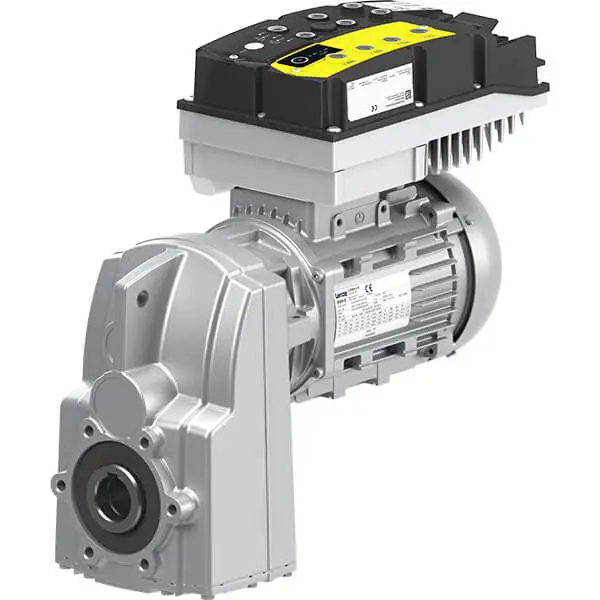

G500-S + M650-U + i650 motec Şafta Takma Helisel Redüktörlü Motor
120 Hz IE5 sınıfı M650-U motor, G500-S şafta takma helisel redüktör ve motora entegre i650 motec invertörden oluşan kompakt tahrik paketi; 0,75 … 22 kW güç, 5 … 4500 Nm tork ve en yüksek i = 4640 çevrim oranı sunar.
Teknik Özellikler
- Redüktör
- G500-S şafta takma helisel
- Motor
- M650-U (IE5, 120 Hz)
- İnvertör
- i650 motec (motora entegre)
- Verim sınıfı
- IE5 (IEC TS 60034-30-2), Grade 2 (GB 30253-2024)
- Kalkış momenti
- Durma konumundan %250'ye kadar
- Ek fonksiyonlar
- Logic PLC, tablo konumlandırma, STO (CIP Safety)
- Kademe
- 2, 3 ve 4 kademeli
G500-S + M650-U + i650 motec, 120 Hz işletim için tasarlanan IE5 sınıfı M650-U motoru G500-S şafta takma helisel redüktörle birleştirir. Çok geniş hız ayar aralığı gereken uygulamalarda sürdürülebilir bir çözüm sunan paket, düşük kütle atalet momentiyle dinamik çevrimlere uyum sağlar ve IE3 eşdeğerine göre iki gövde boyu daha küçüktür.
Motor üzerine entegre i650 motec frekans invertörü kademesiz hız kontrolü sağlayarak üniteyi çok farklı görevlerde kullanılabilir kılar. Sensörsüz işletimde durma konumundan %250'ye varan kalkış momenti elde edilir; tahrikler dünya genelinde kullanılabilir ve yaygın onayların büyük bölümünü karşılar. i650 motec ayrıca Logic PLC, tablo konumlandırma ve CIP Safety üzerinden Safe Torque Off (STO) gibi genişletilmiş fonksiyonlar sunar.
G500-S şafta takma helisel redüktör, ince ve yer tasarruflu gövdesiyle makine miline doğrudan takılır; yüksek radyal yük kapasitesi, sık kademeli çevrim oranları ve düşük boşluk sağlar. 2, 3 ve 4 kademeli olarak sunulan seride güç aralığı 0,75 … 22 kW, tork aralığı 5 … 4500 Nm olup çevrim oranı i = 4640 değerine kadar çıkar.
Özellikler
120 Hz IE5 motor
IEC TS 60034-30-2'ye göre IE5 ve GB 30253-2024 Grade 2 verimiyle çok geniş hız ayar aralığında verimli çalışır.
%250'ye varan kalkış momenti
Sensörsüz işletimde durma konumundan yüksek kalkış momenti sağlanır.
İki gövde boyu daha küçük
Düşük kütle atalet momentiyle dinamik uygulamalarda IE3 eşdeğerinden iki boy küçük çözüm sunar.
Entegre i650 motec invertör
Motora monte invertör kademesiz hız kontrolü sağlar ve ayrı bir pano invertörü gerektirmez.
Genişletilmiş fonksiyonlar
Logic PLC, tablo konumlandırma ve CIP Safety üzerinden Safe Torque Off (STO) kullanılabilir.
İnce şafta takma redüktör
Makine miline doğrudan takılan kompakt gövde, düşük boşluk ve i = 4640 değerine kadar çevrim oranı sağlar.
Uygulama Alanları
- Makine miline doğrudan takılan konveyör tahrikleri
- Depo lojistiği ve otomatik depolama sistemleri
- Kurye, kargo ve paket dağıtım tesisleri
- Tekstil ve ahşap işleme makineleri
- Merkezi olmayan (desantralize) tahrik mimarileri
- Basit konumlandırma ve STO gerektiren makine eksenleri
Teknik veriler
| Parametre | Değer |
|---|---|
| Güç | 0,75 … 22 kW |
| Tork | 5 … 4500 Nm |
| Maks. çevrim oranı | i = 4640 |
| Kademe | 2, 3 ve 4 kademeli |
