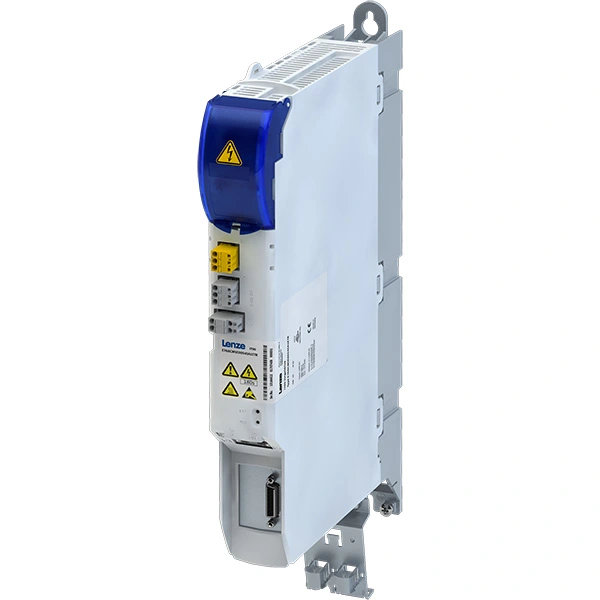

Lenze i700 Pano Tipi Servo Sürücü
Dinamik hareket kontrolü ve çok eksenli uygulamalar için tek ve çift eksenli modüllerden oluşan, EtherCAT haberleşmeli Lenze i700 pano tipi servo sürücü.
Teknik Özellikler
- Güç (eksen modülleri)
- Tek eksen 0,75 … 15 kW, çift eksen 0,75 … 7,5 kW
- Genişlik
- 50 mm'den itibaren (çift eksen)
- Güvenlik
- Safe Torque Off (STO)
- Bağlantılar (besleme modülü)
- 3 AC 230 V / 3 AC 400 V / 3 AC 480 V, fren direnci, 3 dijital giriş (sabit atanmış), 2 dijital çıkış (sabit atanmış)
- Haberleşme
- EtherCAT

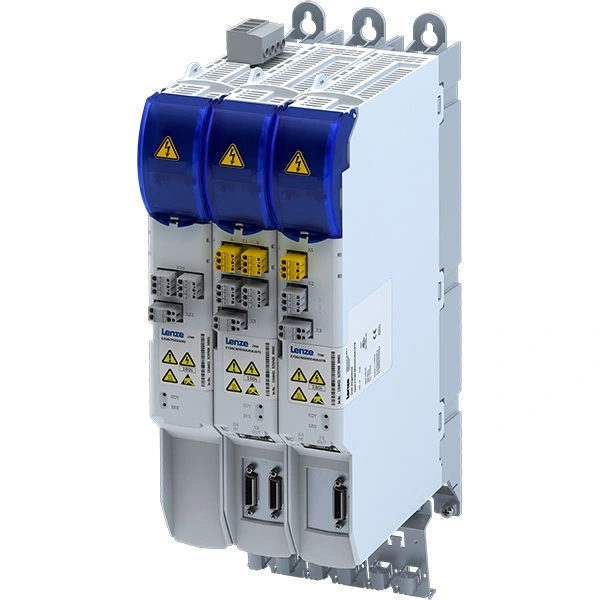

Lenze i700 pano tipi servo sürücü, dinamik hareket kontrolü ve çok eksenli uygulamalar için uygundur. Tek veya çift eksenli cihazlardan oluşan birbirine bağlı sistem, uygun besleme modülleri ve Lenze kontrolörleriyle birlikte otomasyon uygulamaları için doğru tercihtir.
Tek eksenli modüller 0,75 ile 15 kW, çift eksenli modüller 0,75 ile 7,5 kW güç aralığını kapsar. Eksen modülleri, 260 ile 775 V arasındaki DC besleme aralığında çalışır; şebeke bağlantısı besleme modülleri üzerinden merkezi olarak yapılır. Çift eksenli bir modülün genişliği yalnızca 50 mm'dir. Fren kontrolü, motor sıcaklık izleme ve geri besleme için resolver/çoklu enkoder girişi standarttır; otomatik ayar (autotuning) fonksiyonu kontrolör ayarını hızlandırır ve STO (güvenli tork kesme) güvenlik fonksiyonu entegredir. Haberleşme EtherCAT üzerinden sağlanır.
Besleme modülleri 3 AC 230 V, 400 V veya 480 V şebekeye bağlanır, 30 A ve 60 A nominal DC bara akımı sunar ve fren direnci bağlantısına sahiptir. 22 kW'tan itibaren daha yüksek güçler için i950 pano tipi servo sürücü (110 kW'a kadar) kullanılabilir.
Özellikler
Tek ve çift eksenli modüller
Tek eksenli modüller 15 kW'a, çift eksenli modüller 7,5 kW'a kadar güç sunar.
Ortak DC bara sistemi
Eksen modülleri, besleme modülleri üzerinden merkezi şebeke bağlantısıyla beslenir.
EtherCAT haberleşme
Lenze kontrolörleriyle gerçek zamanlı çok eksenli kontrol sağlar.
Entegre motor fonksiyonları
Fren kontrolü, motor sıcaklık izleme ve resolver/çoklu enkoder girişi standarttır.
i950 ile ölçeklenebilirlik
22 kW üzerindeki güçler için 110 kW'a kadar i950 servo sürücüye geçilebilir.
Dar yapı ve autotuning
Çift eksenli modül 50 mm genişliktedir; autotuning ile kontrolör ayarı hızlı yapılır.
Entegre STO
Safe Torque Off (STO) güvenlik fonksiyonu standart olarak sunulur.
Uygulama Alanları
- Çok eksenli ambalaj makineleri
- Robotik ve taşıma (handling) sistemleri
- Baskı ve kağıt işleme makineleri
- Dinamik konumlandırma gerektiren makine eksenleri
Teknik veriler – eksen modülleri
| Parametre | Değer |
|---|---|
| Güç (tek eksen) | 0,75 … 15 kW |
| Güç (çift eksen) | 0,75 … 7,5 kW |
| DC besleme aralığı | 260 … 775 V (besleme modülleri üzerinden merkezi şebeke bağlantısı) |
| Bağlantılar | 2 dijital giriş, fren kontrolü, motor sıcaklık izleme, geri besleme için resolver/çoklu enkoder girişi (motor) |
| Haberleşme | EtherCAT |
Teknik veriler – besleme modülleri
| Parametre | Değer |
|---|---|
| Çıkış gerilimi | DC |
| Nominal DC bara akımı | 30 A ve 60 A |
| Bağlantılar | 3 AC 230 V / 3 AC 400 V / 3 AC 480 V, fren direnci, 3 dijital giriş (sabit atanmış), 2 dijital çıkış (sabit atanmış) |
