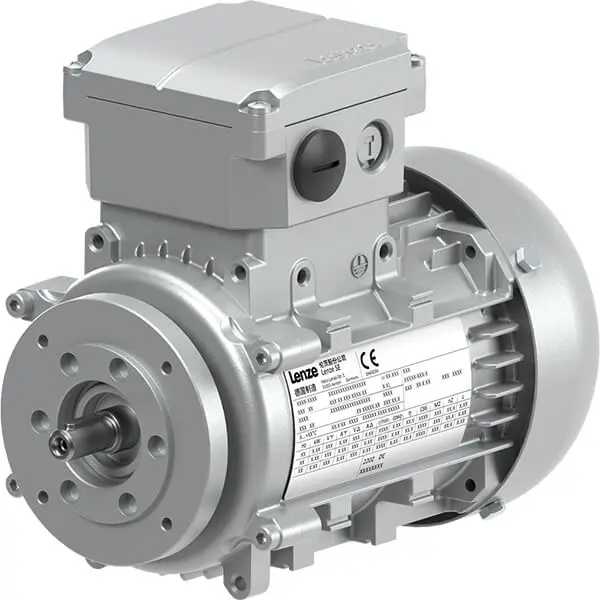

120 Hz IE5 m650-U Trifaze AC Motor
Lenze 120 Hz m650-U, dinamik görevler için 0,75–22 kW aralığında sunulan IE5 trifaze AC motordur ve aynı güçteki IE2/IE3 motordan iki gövde boyu küçüktür.
Teknik Özellikler
- Güç
- 0,75 … 22 kW
- Tork
- 1,9 … 56,5 Nm
- Verim sınıfı
- IE5
- Montaj şekli
- B3, B5, B14
Lenze 120 Hz IE5 m650-U, dinamik makine eksenleri için geliştirilmiş bir trifaze AC motordur. Geniş hız ayar aralığı ve düşük kütle ataleti, hız aralığı boyunca torku sabit tutar ve hızlanma ile yavaşlamada gereken enerjiyi azaltır; böylece klasik trifaze AC motorlardan daha dinamik bir çalışma sunar.
m650-U, IE3 motora kıyasla kayıpları %40'a varan oranda düşürür; IEC TS 60034-30-2'ye göre IE5 ve GB30253-2024'e göre Grade 2 sınıfına ulaşır. Dinamik görevler için tasarlanmıştır, duruştan %250'ye varan kalkış torku verir ve aynı güçteki IE2/IE3 motordan iki gövde boyu küçüktür.
Seri 0,75 … 22 kW güç ve 1,9 … 56,5 Nm tork aralığını B3, B5 ve B14 montaj şekilleriyle kapsar. Lenze bu motoru tek başına kullanım, g500 redüktörlerle redüktörlü motor ve i510/i550 cabinet, i550 protec ile i550/i650 motec sürücülerle çalışma için optimize etmiştir; sürücü paketi monte edilmiş olarak da sipariş edilebilir.
Özellikler
IE5, %40'a varan düşük kayıp
IE3'e göre kayıplar %40'a kadar azalır; IE5 (IEC TS 60034-30-2) ve Grade 2 (GB30253-2024) karşılanır.
%250'ye varan kalkış torku
Duruştan yüksek kalkış torku, ağır yol almalarda ve sık çevrimlerde avantaj sağlar.
İki gövde boyu daha küçük
Aynı güçteki IE2/IE3 motorun çıkışı iki boy daha küçük bir gövdeden elde edilir.
Lenze sürücü paketlerine hazır
Tek başına, g500 redüktörlerle ya da i510, i550 ve i650 sürücülerle kullanılabilir; sürücü monte edilmiş olarak teslim edilebilir.
0,75–22 kW güç aralığı
1,9–56,5 Nm tork aralığı B3, B5 ve B14 montaj şekilleriyle karşılanır.
Uygulama Alanları
- Dinamik konveyör ve taşıma eksenleri
- Montaj alanı kısıtlı kompakt makineler
- Ambalaj ve proses makineleri
- Sık hız değişimi olan intralojistik sistemleri
Teknik Veriler
| Parametre | Değer |
|---|---|
| Güç | 0,75 … 22 kW |
| Tork | 1,9 … 56,5 Nm |
| Verim sınıfı | IE5 (IEC TS 60034-30-2) |
| Çin verim derecesi | Grade 2 (GB30253-2024) |
| Kalkış torku | %250'ye kadar |
| IE3'e göre kayıp azalması | %40'a kadar |
| Montaj şekli | B3, B5, B14 |
