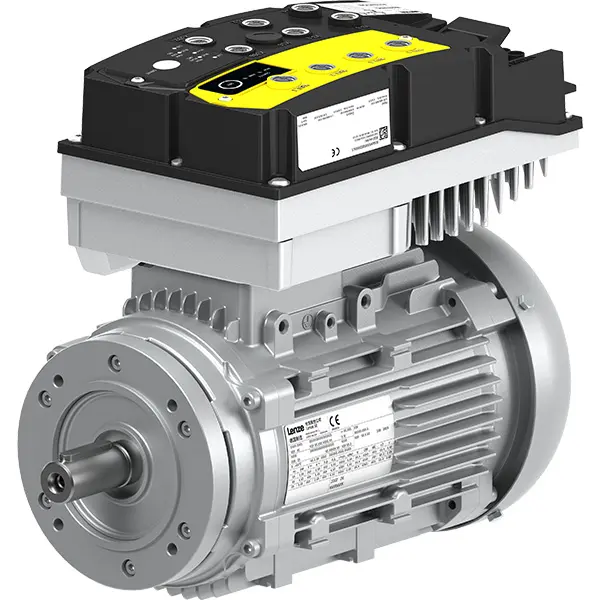

120 Hz IE5 m650-U Trifaze Motor + i650 motec
Entegre i650 motec invertörlü 120 Hz IE5 m650-U trifaze motoru: 0,75–22 kW, IE5 verim sınıfı ve IE3'e göre %40'a varan düşük kayıp.
Teknik Özellikler
- Güç
- 0,75 … 22 kW
- Tork
- 1,9 … 56,5 Nm
- Verim sınıfı
- IE5
- Montaj şekli
- B3, B5, B14
Bu tahrik ünitesi, 120 Hz IE5 m650-U trifaze motoru doğrudan motor üzerine monte edilen i650 motec frekans invertörüyle birleştirir; böylece hız kontrolü pano yerine makinenin üzerinde yapılır. i650, hız kontrolüne ek olarak Logic PLC, tablo konumlandırma ve CIP Safety üzerinden Safe Torque Off (STO) işlevlerini sahaya taşır.
m650-U, IE3 motora kıyasla kayıpları %40'a varan oranda düşürür; IEC TS 60034-30-2'ye göre IE5 ve GB30253-2024'e göre Grade 2 sınıfına ulaşır. Dinamik görevler için tasarlanmıştır, duruştan %250'ye varan kalkış torku verir ve aynı güçteki IE2/IE3 motordan iki gövde boyu küçüktür.
Kombinasyon 0,75 … 22 kW güç ve 1,9 … 56,5 Nm tork aralığını kapsar; B3, B5 ve B14 montaj şekilleriyle sunulur.
Özellikler
Genişletilmiş işlevli i650 motec
Logic PLC, tablo konumlandırma ve CIP Safety üzerinden STO doğrudan motor üzerinde kullanılabilir.
IE5, %40'a varan düşük kayıp
IE3'e göre kayıplar %40'a kadar azalır; IE5 (IEC TS 60034-30-2) ve Grade 2 (GB30253-2024) karşılanır.
%250'ye varan kalkış torku
Duruştan yüksek kalkış torku, ağır yol almalarda ve sık çevrimlerde avantaj sağlar.
İki gövde boyu daha küçük
Aynı güçteki IE2/IE3 motorun çıkışı iki boy daha küçük bir gövdeden elde edilir.
0,75–22 kW güç aralığı
1,9–56,5 Nm tork aralığı B3, B5 ve B14 montaj şekilleriyle karşılanır.
Uygulama Alanları
- Merkezi olmayan konveyör ve konumlandırma görevleri
- Entegre güvenlik işlevi (STO) gerektiren makineler
- Lojistik ve depo konveyör sistemleri
- Ambalaj ve proses makineleri
Teknik Veriler
| Parametre | Değer |
|---|---|
| Güç | 0,75 … 22 kW |
| Tork | 1,9 … 56,5 Nm |
| Verim sınıfı | IE5 (IEC TS 60034-30-2) |
| Çin verim derecesi | Grade 2 (GB30253-2024) |
| Kalkış torku | %250'ye kadar |
| Montaj şekli | B3, B5, B14 |
| Entegre invertör | i650 motec |
| Ek işlevler | Logic PLC, tablo konumlandırma, CIP Safety üzerinden STO |
