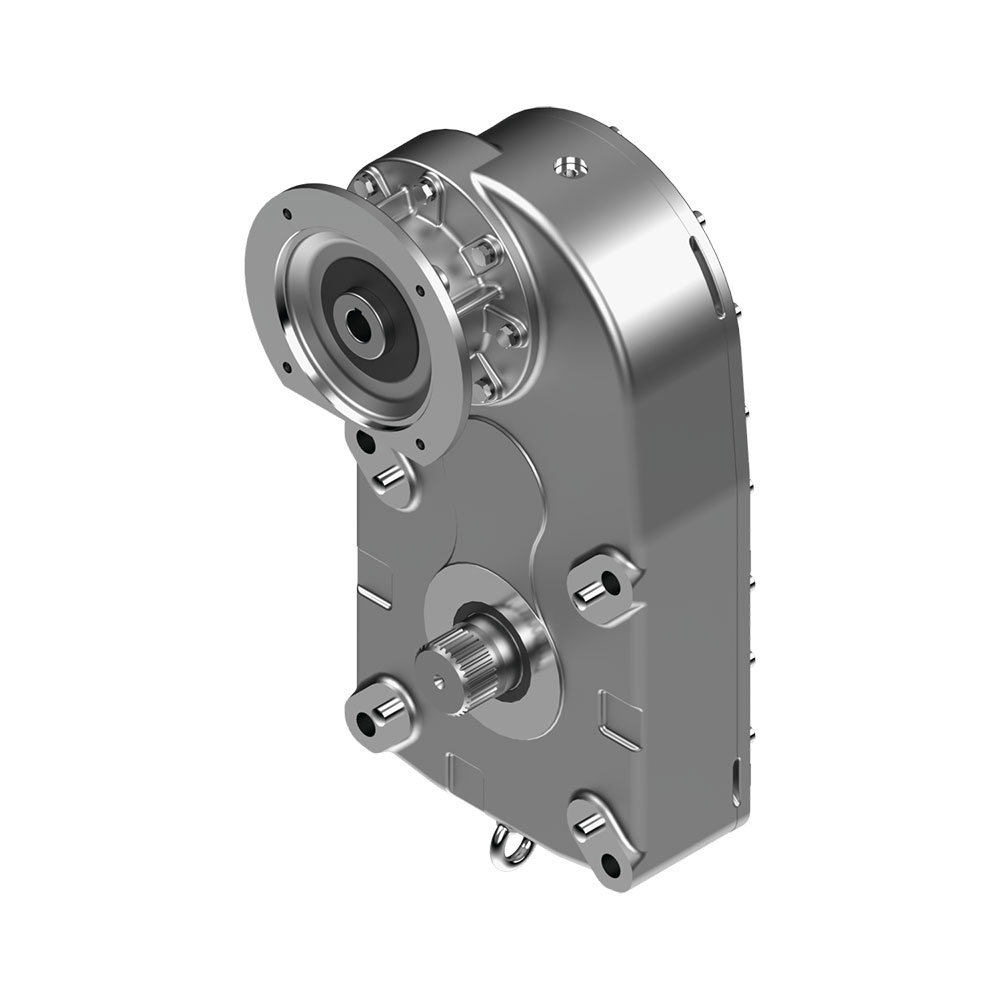

PGR PCS Serisi Vinç Redüktörü
PCS serisi vinç redüktörleri; 60 tona kadar yük kapasitesi, sessiz ve kompakt gövde ve bakım kolaylığıyla vinç sektörü için tasarlanmıştır.
Teknik Özellikler
- Kaldırma hızı [m/dk]
- 0,5 – 32
- Güç [kW]
- 0,37 – 55
- Yük kapasitesi [ton]
- 1 – 60
- Tahvil oranı (i)
- 37,54 – 231,9
- Eksen düzeni
- Paralel eksenli giriş ve çıkış
- Giriş seçenekleri
- Motor akuple, PAM, servo motor bağlantılı
- Çıkış mili
- DIN 5480-82 kayıcılı; opsiyonel tambur flanşı
- Motor
- Çift hızlı (2-12 kutup) veya invertörlü tek hızlı, IP55
- Gövde malzemesi
- Alüminyum veya sfero (GGG 40-50) döküm
- Dişli malzemesi
- Dövme 21NiCrMo2 sementasyon çeliği
PGR PCS serisi, 60 tona kadar yük kaldıran vinç uygulamaları için geliştirilmiş paralel eksenli helisel dişli redüktörlerdir. Sessiz çalışan kompakt gövdesi ve kolay bakımıyla vinç üreticileri için güvenilir bir çözüm sunar.
Seri 0,37–55 kW güç, 1–60 ton yük kapasitesi, 0,5–32 m/dk kaldırma hızı ve 37,54–231,9 tahvil aralığında sunulur. Giriş tarafı motor akuple, PAM veya servo motor bağlantılı olabilir; çıkış mili DIN 5480-82 kayıcılı formda verilir ve aksesuar olarak tambur flanşı eklenebilir. Kullanılan motorlar çift hızlı (2-12 kutup) ya da frekans invertörlü tek hızlı olup IP55 koruma sınıfındadır; 2-12 kutuplu motorlarda ek fan önerilir.
Gövdeler alüminyum veya sfero (GGG 40-50) dökümden, dişliler dövme 21NiCrMo2 sementasyon çeliğinden üretilir.
Özellikler
60 tona kadar kapasite
1–60 ton aralığındaki kaldırma uygulamaları için boyutlandırılmıştır.
Geniş kaldırma hızı aralığı
0,5–32 m/dk kaldırma hızı ve 37,54–231,9 tahvil aralığıyla farklı vinç tiplerine uyar.
Kayıcılı çıkış mili
DIN 5480-82 formundaki çıkış mili ve opsiyonel tambur flanşı kolay entegrasyon sağlar.
Çift veya tek hızlı motor
Çift hızlı (2-12 kutup) ya da invertörlü tek hızlı IP55 motorlarla kullanılır.
Kompakt ve sessiz gövde
Alüminyum veya sfero döküm gövde, dar alanlarda düşük gürültüyle çalışır.
ISO, DIN ve NIEMANN hesapları
Sistem mukavemet hesapları ISO, DIN ve NIEMANN standartları esas alınarak yapılır.
Uygulama Alanları
- Gezer köprülü vinçler
- Monoray ve portal vinçler
- Kaldırma ve elleçleme sistemleri
- Fabrika içi malzeme taşıma
