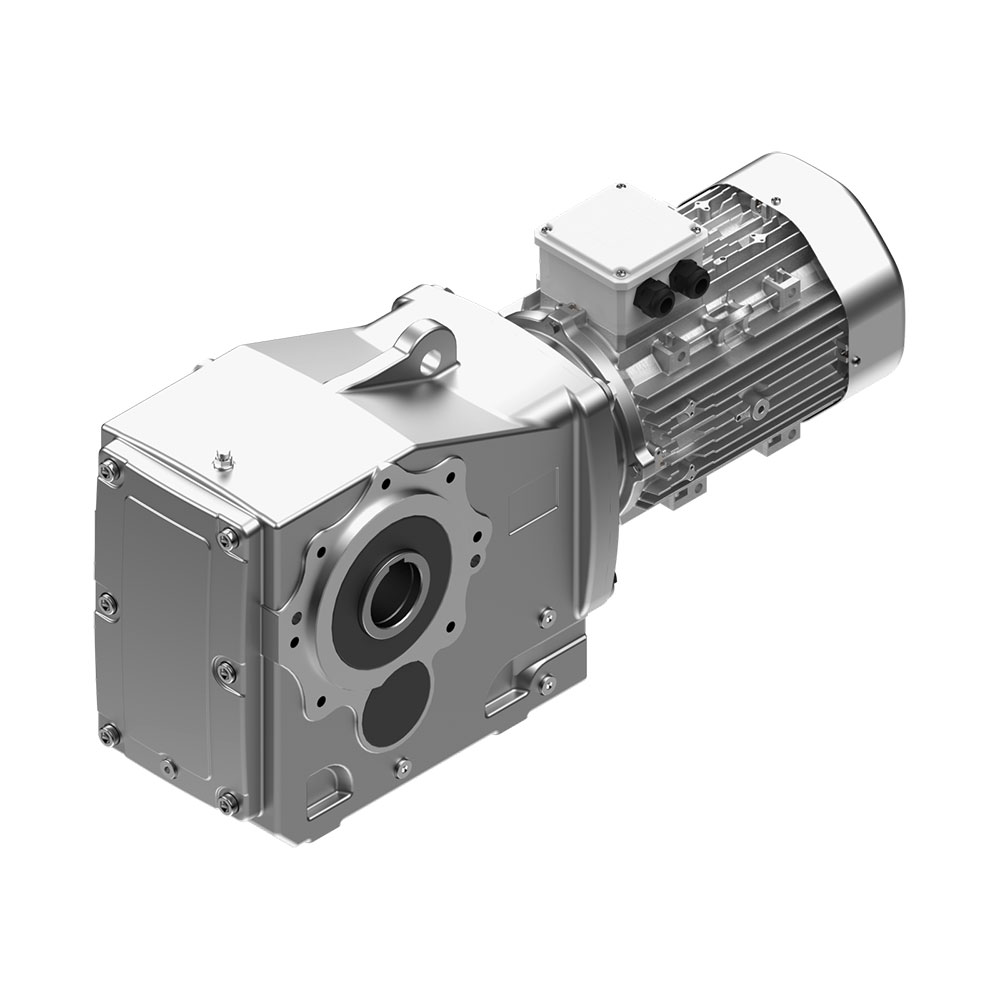

PGR PKD Serisi Konik-Helisel Redüktör
PGR PKD serisi helisel-konik redüktörler, hareketin 90° yönlendirilmesi gereken ağır yük konveyörlerinde 64400 Nm'ye kadar moment sunar.
Teknik Özellikler
- Güç [kW]
- 0,12 – 200
- Moment [Nm]
- 3 – 64400
- Çıkış devri [d/dk]
- 0,1 – 380
- Eksen düzeni
- 90° (helisel-konik)
- Montaj
- Ayaktan veya gövdeden
- Giriş seçenekleri
- Motor akuple, IEC, PAM, W, servo motor bağlantılı
- Çıkış seçenekleri
- Mil çıkışlı, delik milli, konik sıktırmalı
- Bağlantı aksesuarları
- B5 flanş, B14 flanş, tork kolu ve platformları
- Gövde malzemesi
- Sfero (GGG 40-50) veya pik (GG 20-25) döküm
- Dişli malzemesi
- Dövme 21NiCrMo2 sementasyon çeliği
- Hesap standartları
- ISO, DIN, NIEMANN
PGR PKD serisi, giriş ve çıkış milleri arasında 90° açı bulunan helisel ve konik dişli redüktörlerdir. Hareketin dik açıyla yönlendirilmesi gereken, ağır yük taşıyan çeşitli konveyörlerde tahrik çözümü olarak kullanılır.
Seri 0,12–200 kW güç, 3–64400 Nm moment ve 0,1–380 d/dk çıkış devri aralığını kapsar. Ayaktan ve gövdeden bağlantılı gövde seçenekleri bulunur. Motor akuple, IEC, PAM, W ve servo motor bağlantılı giriş; mil çıkışlı, delik milli veya konik sıktırmalı çıkış; B5 flanş, B14 flanş, tork kolu ve platformları gibi aksesuarlar sunulur.
Rijit gövdeler sfero (GGG 40-50) veya pik (GG 20-25) dökümden, dişliler dövme 21NiCrMo2 sementasyon çeliğinden üretilir.
Özellikler
90° güç aktarımı
Helisel ve konik dişli kademeler hareketi dik açıyla yönlendirir.
64400 Nm'ye kadar moment
Ağır yük transferi yapan konveyörler için yüksek çıkış momenti sağlar.
Esnek giriş ve çıkış
IEC, PAM, W, servo girişleri ile mil, delik mil ve konik sıktırmalı çıkışlar sunulur.
Montaj aksesuarları
B5 ve B14 flanşlar, tork kolu ve platformlarıyla farklı montaj düzenleri kurulabilir.
Dayanıklı malzemeler
Dişliler dövme 21NiCrMo2 sementasyon çeliğinden, gövdeler sfero veya pik dökümden üretilir.
ISO, DIN ve NIEMANN hesapları
Sistem mukavemet hesapları ISO, DIN ve NIEMANN standartları esas alınarak yapılır.
Uygulama Alanları
- Ağır yük konveyörleri
- Açılı tahrik gerektiren taşıma hatları
- Paletli ve rulolu konveyörler
- Malzeme taşıma ve lojistik sistemleri
