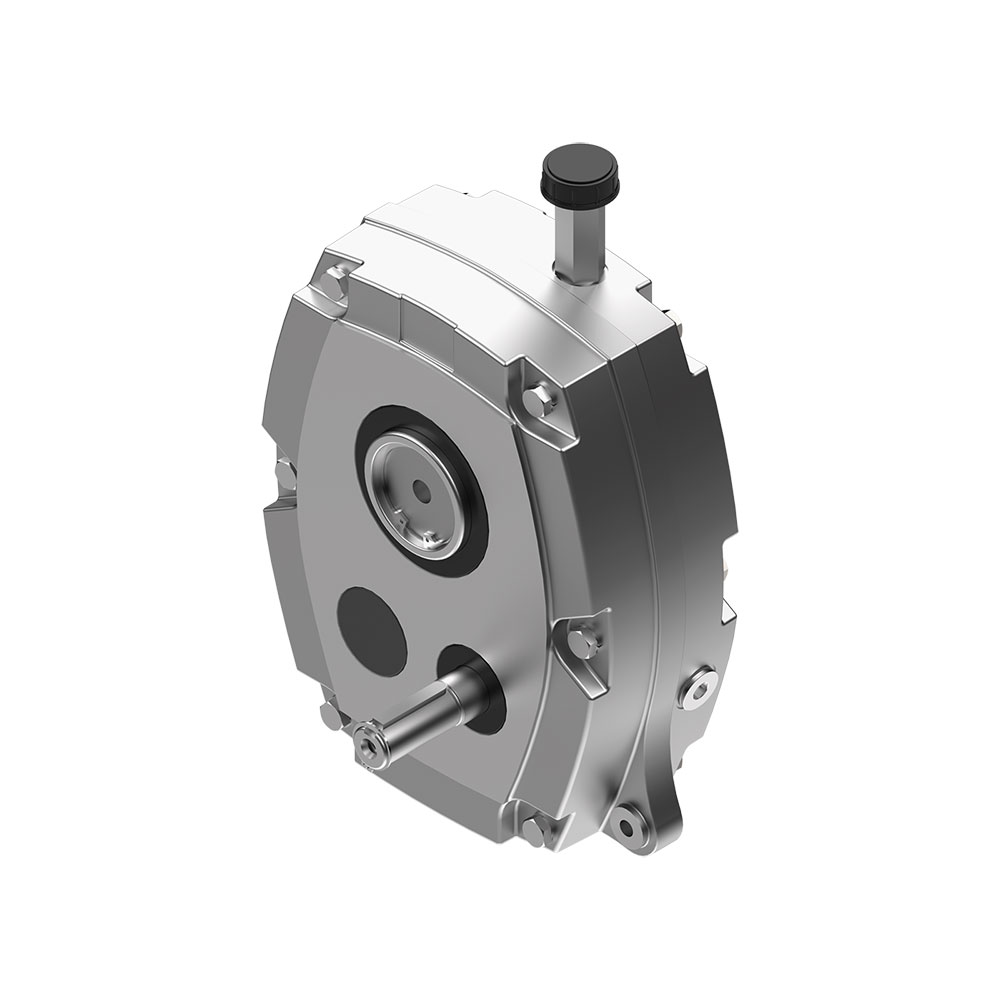

PGR P Serisi Şafta Takma Helisel Redüktör
Kayış-kasnak veya zincir tahrikli elevatör ve konveyörler için geliştirilen P serisi şafta takma redüktörler, 42700 Nm'ye kadar moment ve bakım kolaylığı sunar.
Teknik Özellikler
- Güç [kW]
- 0,5 – 270
- Moment [Nm]
- 400 – 42700
- Çıkış devri [d/dk]
- 5 – 20
- Eksen düzeni
- Paralel eksenli giriş ve çıkış
- Giriş
- Serbest giriş mili
- Çıkış seçenekleri
- Delik mil, konik sıktırmalı
- Montaj
- Şafta takma, tork kolu ile
- Gövde malzemesi
- Sfero (GGG 40-50) veya pik (GG 20-25) döküm, iki parçalı
- Dişli malzemesi
- Dövme 21NiCrMo2 sementasyon çeliği
- Hesap standartları
- ISO, DIN, NIEMANN
PGR P serisi şafta takma helisel dişli redüktörler, kayış-kasnak veya zincirle tahrik edilen elevatör ve konveyör sistemleri için geliştirilmiştir. Özellikle erişimi ve çalışması zor noktalardaki tahriklerde bakım kolaylığıyla öne çıkar.
Giriş ve çıkışı paralel eksenli olan redüktör, iki parçalı rijit bir gövdeye sahiptir ve serbest giriş miliyle tahrik edilir. Delik mil veya konik sıktırmalı çıkış seçenekleriyle doğrudan tahrik edilen şafta takılır, tork koluyla sabitlenir. 0,5–270 kW güç, 400–42700 Nm moment ve 5–20 d/dk çıkış devri aralığı, düşük devirli ve yüksek momentli tahrikler için uygundur.
Gövdeler sfero (GGG 40-50) veya pik (GG 20-25) dökümden, dişliler dövme 21NiCrMo2 sementasyon çeliğinden üretilir.
Özellikler
Şafta takma montaj
Redüktör tahrik edilen şafta doğrudan takılır ve tork koluyla sabitlenir.
İki parçalı rijit gövde
Paralel eksenli yapı, iki parçalı sağlam gövdeyle birlikte bakım işlerini kolaylaştırır.
Serbest giriş mili
Tahrik kayış-kasnak veya zincir mekanizmasıyla serbest giriş milinden yapılır.
Farklı çıkış seçenekleri
Delik mil ve konik sıktırmalı çıkış alternatifleri sunulur.
42700 Nm'ye kadar moment
400–42700 Nm moment aralığı ağır elevatör ve konveyör tahriklerine uygundur.
ISO, DIN ve NIEMANN hesapları
Sistem mukavemet hesapları ISO, DIN ve NIEMANN standartları esas alınarak yapılır.
Uygulama Alanları
- Kovalı elevatörler
- Bantlı ve zincirli konveyörler
- Dökme malzeme taşıma hatları
- Erişimi zor tahrik noktaları
