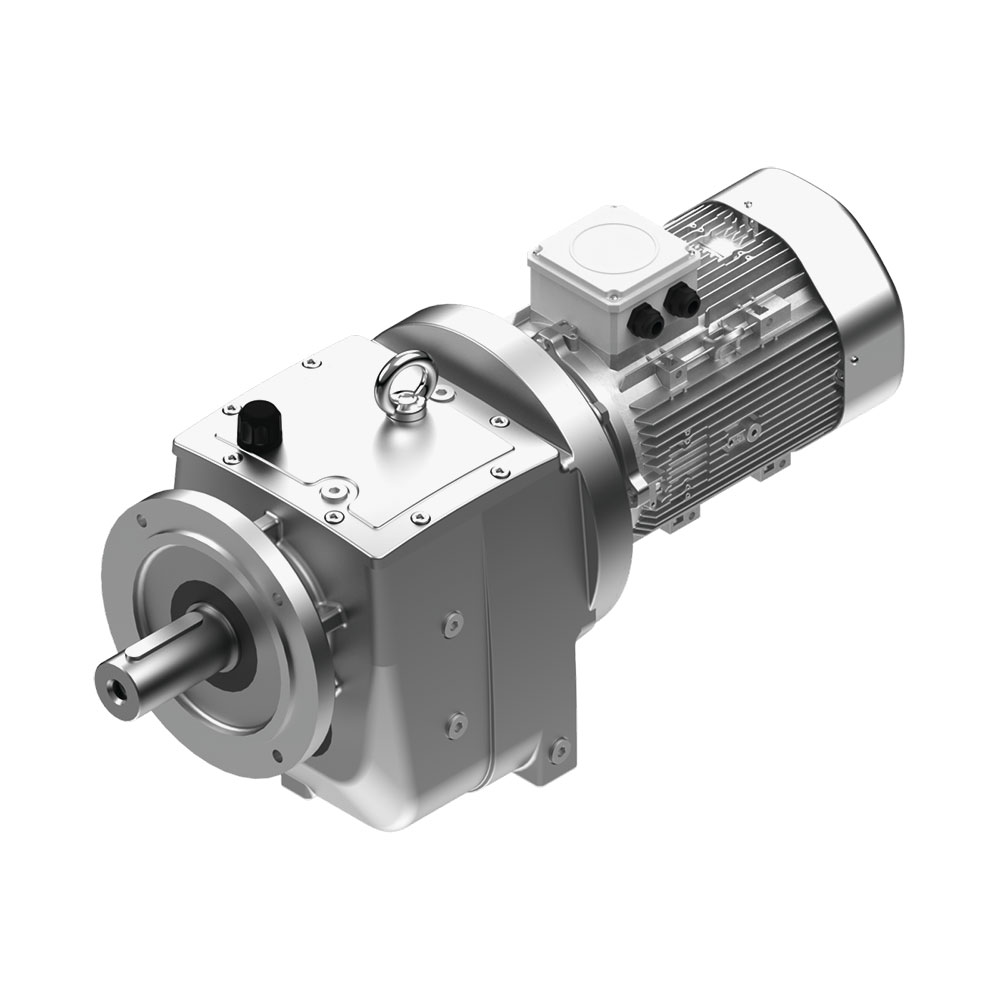

PGR PA/PF Serisi Helisel Redüktör
PGR PA/PF serisi paralel eksenli helisel redüktörler; ayaklı (PA) ve flanşlı (PF) gövde, geniş tahvil aralığı ve 26900 Nm'ye kadar moment sunar.
Teknik Özellikler
- Güç [kW]
- 0,12 – 160
- Moment [Nm]
- 2 – 26900
- Çıkış devri [d/dk]
- 0,1 – 1170
- Eksen düzeni
- Paralel eksenli giriş ve çıkış
- Montaj
- Ayaktan (PA) veya flanştan (PF)
- Giriş seçenekleri
- Motor akuple, IEC, PAM, W, servo motor bağlantılı
- Gövde malzemesi
- Sfero (GGG 40-50) veya pik (GG 20-25) döküm
- Dişli malzemesi
- Dövme 21NiCrMo2 sementasyon çeliği
- Hesap standartları
- ISO, DIN, NIEMANN
PGR PA/PF serisi, geniş tahvil aralığı ve yüksek çıkış momenti gerektiren tahrik sistemleri için geliştirilmiş paralel eksenli helisel dişli redüktörlerdir. Ayaktan bağlantılı PA ve flanştan bağlantılı PF versiyonlarıyla 26900 Nm'ye kadar çıkış momenti sağlar.
Seri 0,12–160 kW güç ve 0,1–1170 d/dk çıkış devri aralığını kapsar. Motor akuple, IEC, PAM, W ve servo motor bağlantılı giriş seçenekleri sunulur; B5 bağlantıda farklı flanş ölçüleri tercih edilebilir. Rijit gövdeler sfero (GGG 40-50) veya pik (GG 20-25) dökümden, dişliler dövme 21NiCrMo2 sementasyon çeliğinden üretilir.
Euronorm, PA/PF serisinde boyutlandırma ve teklif sürecinde destek sağlar.
Özellikler
Ayaklı ve flanşlı versiyon
PA ayaktan, PF flanştan bağlantılı gövdeyle farklı makine yapılarına uyum sağlar.
26900 Nm'ye kadar moment
0,12–160 kW güç aralığında yüksek çıkış momenti sunar.
Geniş tahvil aralığı
0,1–1170 d/dk çıkış devri aralığı çok farklı hız gereksinimlerini karşılar.
Esnek giriş seçenekleri
Motor akuple, IEC, PAM, W ve servo motor bağlantısı ile B5'te farklı flanş ölçüleri sunulur.
Dayanıklı malzemeler
Dişliler dövme 21NiCrMo2 sementasyon çeliğinden, gövdeler sfero veya pik dökümden üretilir.
ISO, DIN ve NIEMANN hesapları
Sistem mukavemet hesapları ISO, DIN ve NIEMANN standartları esas alınarak yapılır.
Uygulama Alanları
- Konveyör ve bant tahrikleri
- Karıştırıcı ve mikserler
- Pompa ve fan tahrikleri
- Genel makine imalatı
