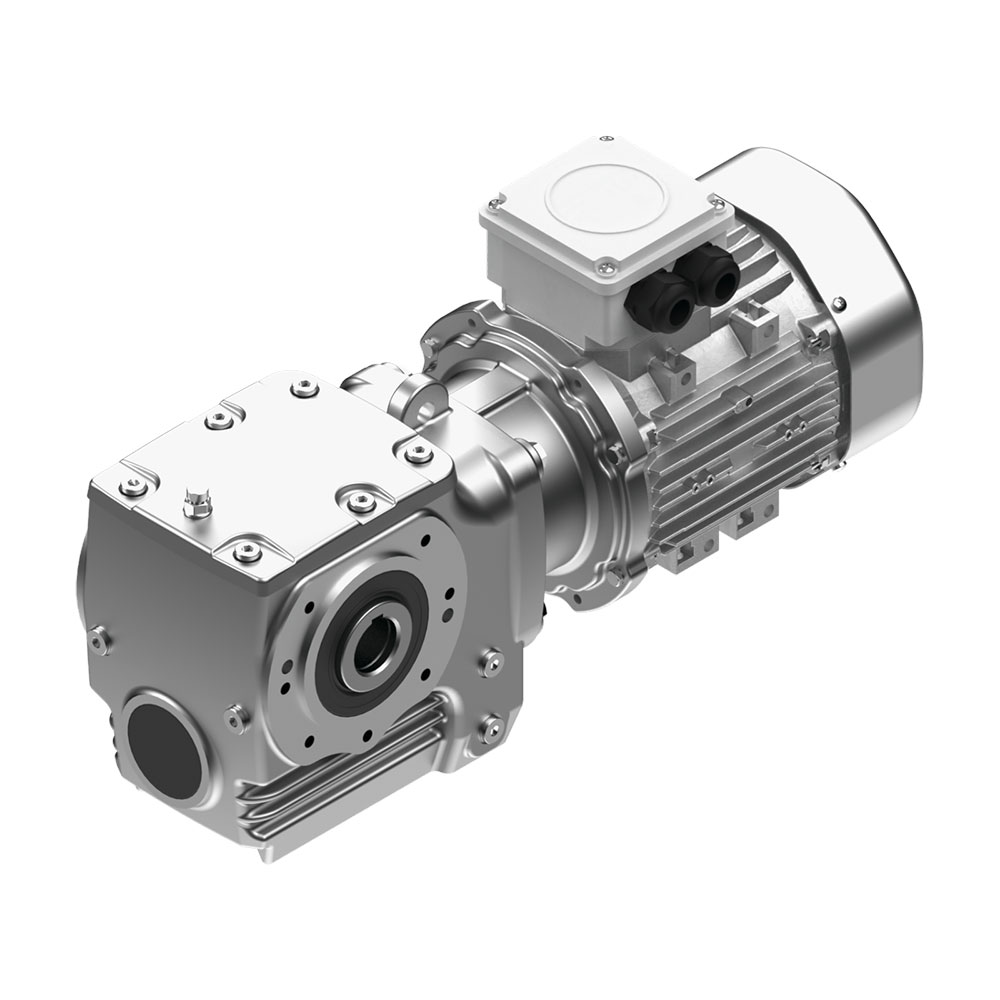

PGR PSH Serisi Helisel Sonsuz Vidalı Redüktör
PGR PSH serisi helisel-sonsuz vidalı redüktörler, taşıma platformlarının tahrikinde ve konumlandırılmasında 3600 Nm'ye kadar moment sunar.
Teknik Özellikler
- Güç [kW]
- 0,2 – 15
- Moment [Nm]
- 3 – 3600
- Çıkış devri [d/dk]
- 0,2 – 330
- Eksen düzeni
- 90° (helisel-sonsuz vida)
- Montaj
- Ayaktan veya gövdeden
- Giriş seçenekleri
- Motor akuple, IEC, PAM, W, servo motor bağlantılı
- Çıkış seçenekleri
- Mil çıkışlı, delik milli, konik sıktırmalı
- Bağlantı aksesuarları
- B5 flanş, B14 flanş, tork kolu
- Gövde malzemesi
- Sfero (GGG 40-50) veya pik (GG 20-25) döküm
- Dişli malzemesi
- 21NiCrMo2 helisel dişli, 16MnCr5 sonsuz vida, CuSn12Ni2-C bronz çark
- Hesap standartları
- ISO, DIN, NIEMANN
PGR PSH serisi, giriş ve çıkış milleri arasında 90° açı bulunan helisel ve sonsuz vida dişli kademelerinden oluşan redüktörlerdir. Özellikle taşıma platformlarının tahrik edilmesi ve konumlandırılması için çözüm sunar.
Seri 0,2–15 kW güç, 3–3600 Nm moment ve 0,2–330 d/dk çıkış devri aralığını kapsar. Ayaktan ve gövdeden bağlantılı versiyonları bulunan rijit gövde, ısı transferine uygun tasarlanmıştır. Motor akuple, IEC, PAM, W ve servo motor bağlantılı giriş; mil çıkışlı, delik milli veya konik sıktırmalı çıkış; B5 flanş, B14 flanş ve tork kolu aksesuarları sunulur.
Gövdeler sfero (GGG 40-50) veya pik (GG 20-25) dökümdür. Helisel dişliler dövme 21NiCrMo2, sonsuz vidalar 16MnCr5 sementasyon çeliğinden, çarklar CuSn12Ni2-C bronzdan üretilir.
Özellikler
Helisel ve sonsuz vida kademesi
Helisel ön kademe ile sonsuz vida kademesi 90° açılı kompakt bir tahrik oluşturur.
Platform tahriki ve konumlandırma
Taşıma platformlarının sürülmesi ve hassas konumlandırılması için uygundur.
3600 Nm'ye kadar moment
0,2–15 kW güç aralığında yüksek çıkış momenti sağlar.
Esnek giriş ve çıkış
IEC, PAM, W, servo girişleri ile mil, delik mil ve konik sıktırmalı çıkışlar sunulur.
Kaliteli malzemeler
Helisel dişliler 21NiCrMo2, vidalar 16MnCr5 çeliğinden, çarklar CuSn12Ni2-C bronzdan üretilir.
ISO, DIN ve NIEMANN hesapları
Sistem mukavemet hesapları ISO, DIN ve NIEMANN standartları esas alınarak yapılır.
Uygulama Alanları
- Taşıma platformları
- Konumlandırma tahrikleri
- Makaralı konveyörler
- Paketleme ve otomasyon hatları
