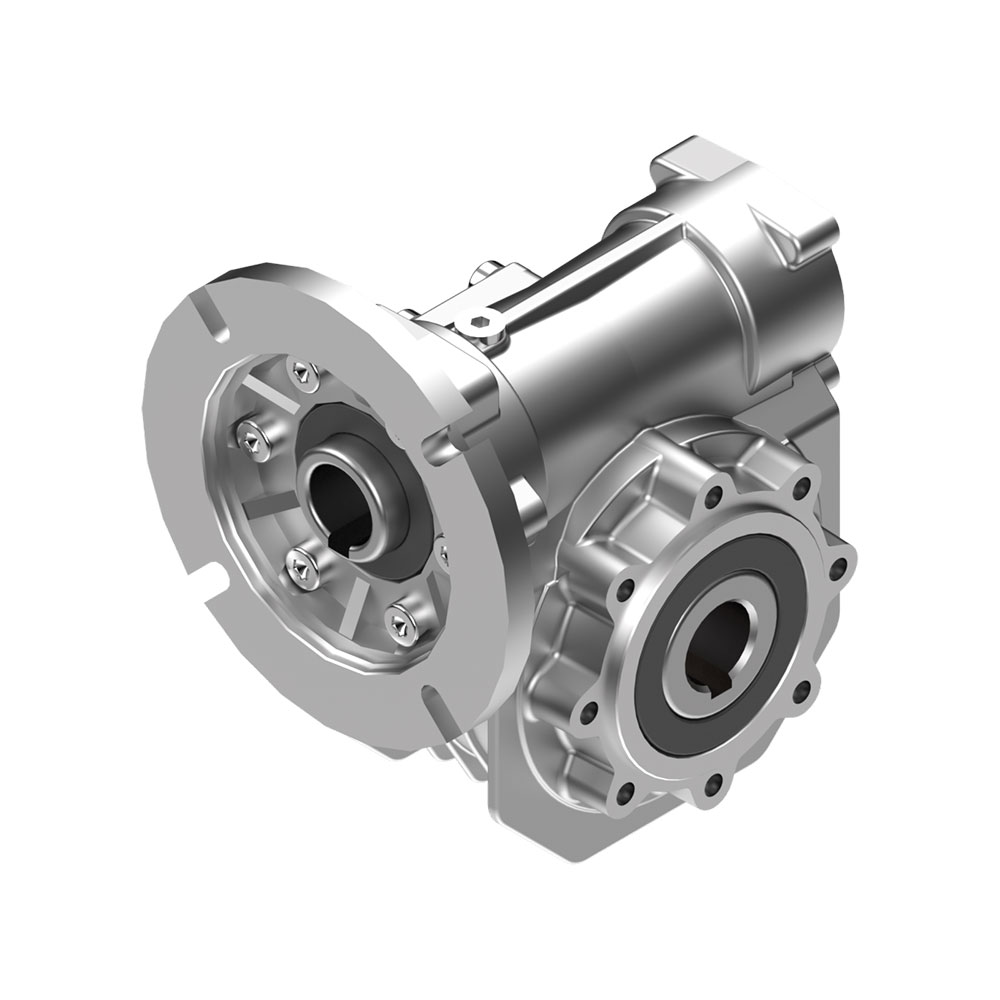

PGR SV/ISV Serisi Sonsuz Vidalı Redüktör
PGR SV/ISV serisi sonsuz vidalı redüktörler; düşük moment ve düzenli yükler için sessiz çalışma ve hafif alüminyum gövdeyle 1400 Nm'ye kadar moment sunar.
Teknik Özellikler
- Güç [kW]
- 0,06 – 7,5
- Moment [Nm]
- 1 – 1400
- Çıkış devri [d/dk]
- 0,3 – 290
- Eksen düzeni
- 90° (sonsuz vida)
- Montaj
- Tek gövdeyle ayaktan veya flanştan
- Giriş seçenekleri
- PAM B5, PAM B14
- Çıkış seçenekleri
- Mil çıkışlı, delik milli
- Bağlantı aksesuarları
- B5 flanş, B14 flanş, tork kolu
- Gövde malzemesi
- ADC-12 alüminyum enjeksiyon (105 büyüklüğüne kadar)
- Dişli malzemesi
- 16MnCr5 sementasyon çeliği sonsuz vida, CuSn12Ni-C bronz çark
- Hesap standartları
- ISO, DIN, NIEMANN
PGR SV/ISV serisi, düşük momentli ve düzenli yüklü tahrik sistemleri için geliştirilmiş, giriş ve çıkış milleri arasında 90° açı bulunan sonsuz vidalı redüktörlerdir. Sessiz çalışmalarının yanı sıra hafif, yüksek mukavemetli ve modern tasarımlı gövdeleriyle öne çıkarlar.
Tek gövde ayaktan ve flanştan bağlanabilir; rijit gövde ısı transferine uygundur. PAM B5 ve PAM B14 giriş, mil çıkışlı veya delik milli çıkış ile B5 flanş, B14 flanş ve tork kolu aksesuarları sunulur. Seri 0,06–7,5 kW güç, 1–1400 Nm moment ve 0,3–290 d/dk çıkış devri aralığını kapsar.
Sonsuz vidalar 16MnCr5 sementasyon çeliğinden, çarklar CuSn12Ni-C bronzdan üretilir; gövdeler 105 büyüklüğüne kadar ADC-12 alüminyum enjeksiyondur.
Özellikler
Kompakt 90° tahrik
Sonsuz vida yapısı dik açılı güç aktarımını küçük bir gövdede sağlar.
Hafif alüminyum gövde
ADC-12 alüminyum enjeksiyon gövde düşük ağırlık ve iyi ısı transferi sunar.
Sessiz çalışma
Düzenli yüklerde sessiz ve dengeli çalışır.
Esnek bağlantı
PAM B5/B14 giriş, mil veya delik mil çıkışı ile flanş ve tork kolu aksesuarları sunulur.
Kaliteli dişli malzemesi
Sonsuz vida 16MnCr5 sementasyon çeliğinden, çark CuSn12Ni-C bronzdan üretilir.
Uygulama Alanları
- Hafif konveyörler
- Paketleme ve dolum makineleri
- Gıda işleme ekipmanları
- Düzenli yüklü yardımcı tahrikler
