PNCE Elektrikli Silindir
ISO 15552 uyumlu Unimotion PNCE elektrikli silindir; 29.000 N'a kadar eksenel yük, 2,5 m/s'ye varan hız ve 0,02 mm'nin altında eksenel boşluk sunar.
Teknik Özellikler
- Seri
- PNCE
- Standart
- ISO 15552
- Boyutlar
- 32, 40, 50, 63, 80, 100
- Tahrik
- Hassas bilyalı vida (Ø12 × 5 … Ø40 × 40 mm)
- Maks. eksenel yük
- 29.000 N
- Maks. dinamik yük kapasitesi
- 38.000 N
- Maks. hız
- 2,5 m/s
- Maks. strok
- 1.500 mm
- Maks. ivme
- 20 m/s²
- Eksenel boşluk
- < 0,02 mm
- Boşta tork
- 2,00 Nm'ye kadar
- Koruma sınıfı
- IP40 (standart), IP65, IP65CR
- Versiyonlar
- S, IP65, IP65CR, FI (gıda)
- Çalışma sıcaklığı
- 0 … +60 °C
- Çalışma oranı
- %100
- Sertifikalar
- CE, RoHS, REACH

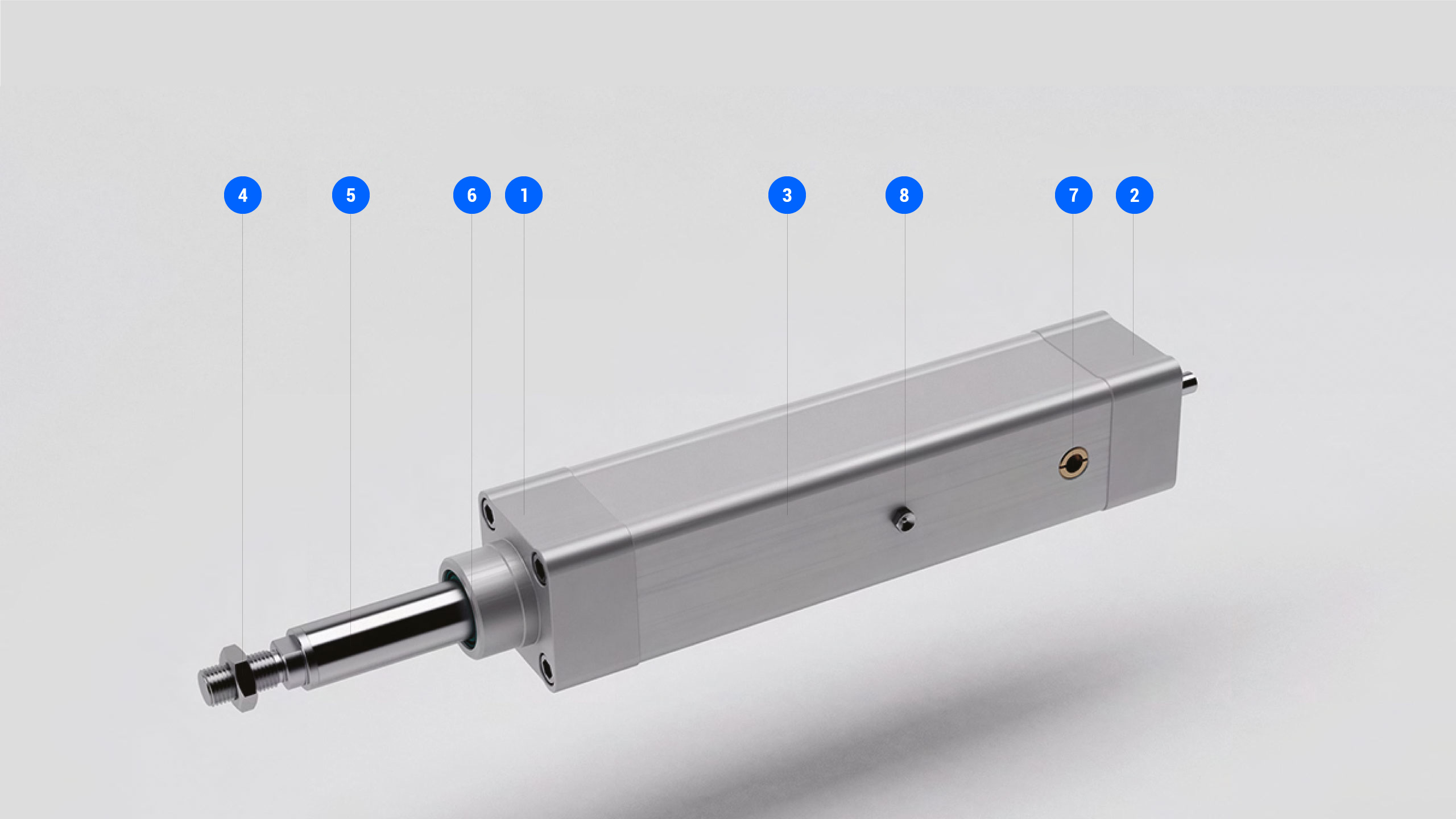

Unimotion PNCE, hassas bilyalı vida tahrikli bir elektrikli silindir serisidir. ISO 15552 standardını temel alan dış tasarımı ve ölçüleri pnömatik silindirlere çok yakındır; bu sayede mevcut pnömatik eksenler, bağlantı elemanları değiştirilmeden elektrikli tahrike dönüştürülebilir. Boşluğu azaltılmış bilyalı somun ve dönmeye karşı kilitli piston mili, yüksek hız, iyi konumlama doğruluğu ve yüksek tekrarlanabilirlik sağlar.
Seri 32, 40, 50, 63, 80 ve 100 boyutlarında sunulur. Ø12 × 5 mm'den Ø40 × 40 mm'ye uzanan vida seçenekleriyle 29.000 N'a kadar eksenel yük, 2,5 m/s'ye varan hız, 1.500 mm'ye kadar strok ve 20 m/s² ivme elde edilir. Uzun servis ömrü için silindir bir gres nipeli üzerinden yeniden yağlanabilir.

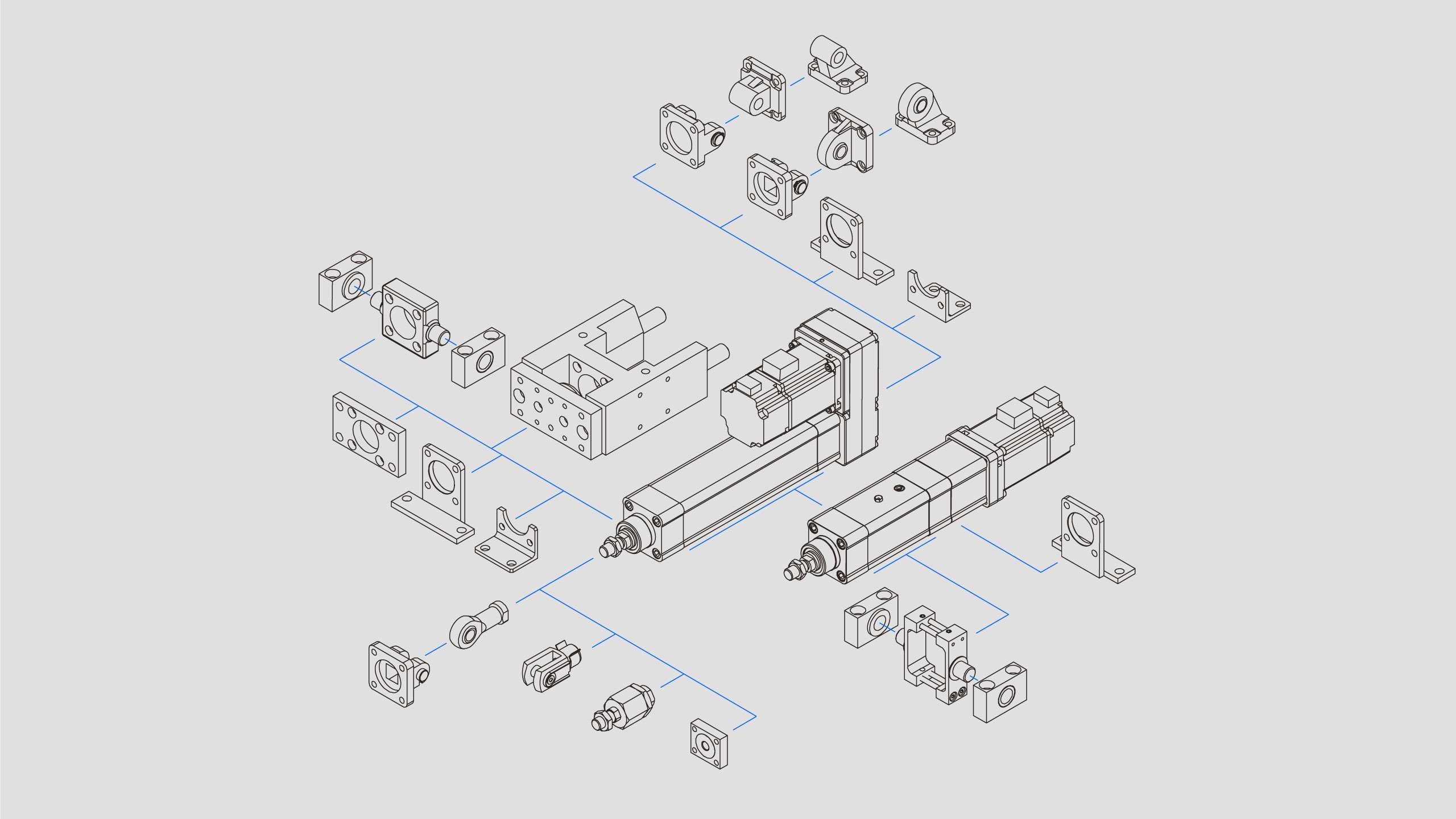

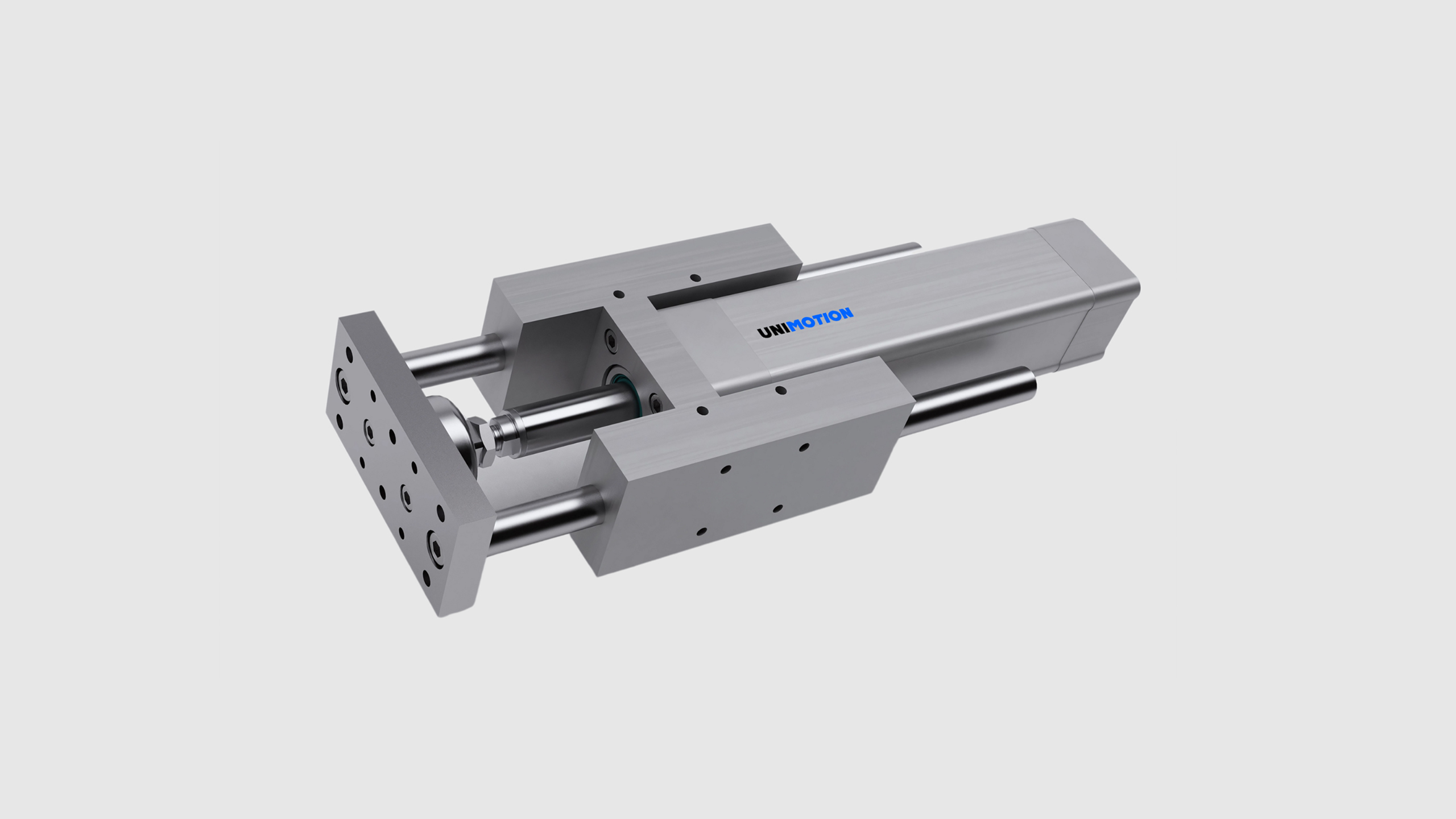

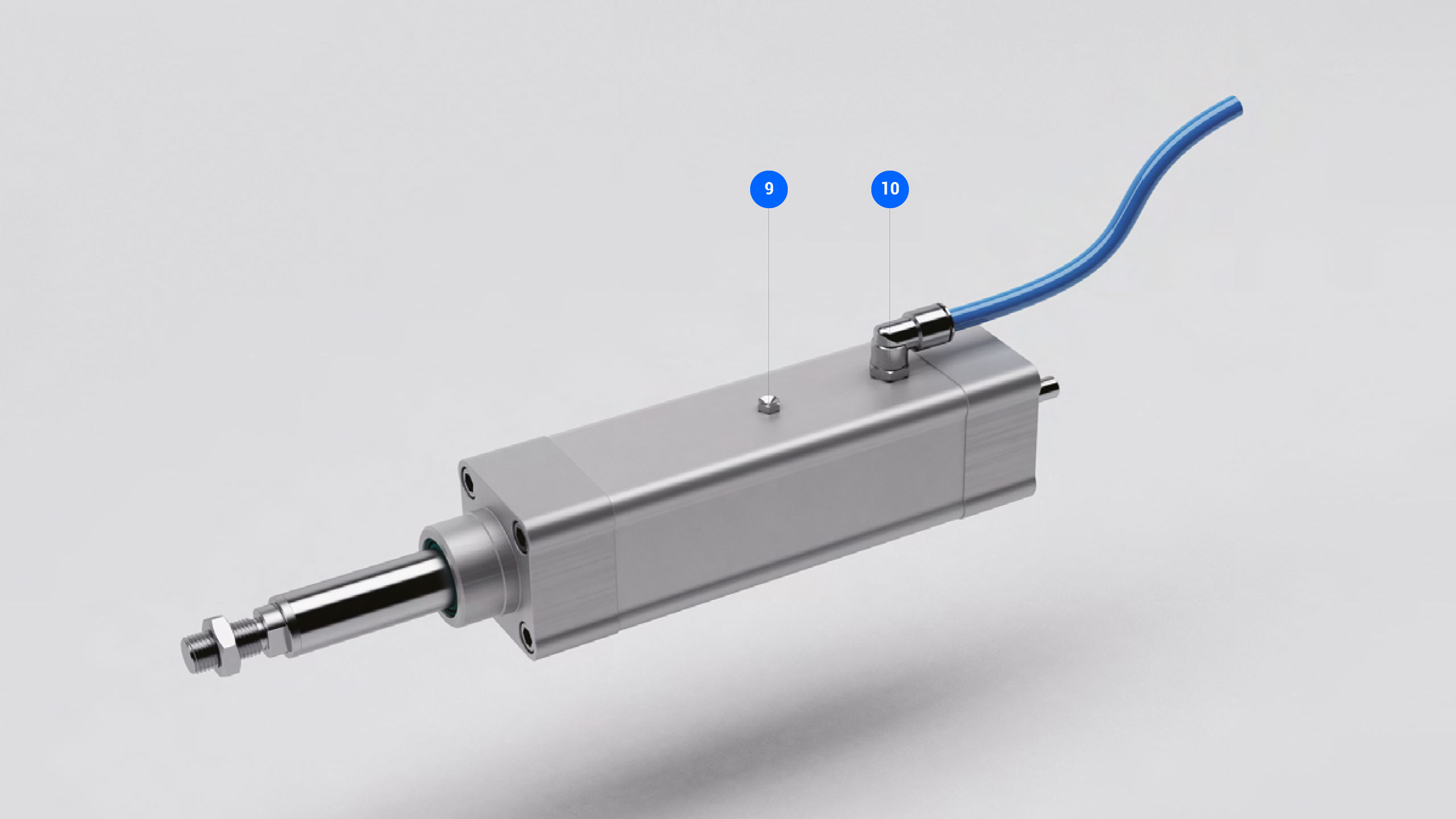

Standart versiyon IP40 koruma sunar. IP65 versiyonu basınç dengeleme bağlantısıyla toz ve suya karşı korur; IP65CR versiyonu buna paslanmaz bileşenlerle yüksek korozyon direnci ekler. FI versiyonu, H1 sınıfı yağlayıcı ve kolay temizlenen pürüzsüz yüzeyleriyle gıda ve içecek uygulamalarına yöneliktir. ISO standart aksesuarları, GUH kılavuz ünitesi, VK motor adaptörü ve MSD yan motor tahriki sistemi tamamlar.
Özellikler
Yüksek hassasiyet
Bilyalı vida tahrikinde eksenel boşluk 0,02 mm'nin altında kalır ve tekrarlanabilirlik yüksektir.
29.000 N'a kadar eksenel yük
Büyük boyutlarda Ø40 mm vida ile ağır yük gerektiren görevler karşılanır.
2,5 m/s'ye varan hız
Yüksek adımlı vida seçenekleri hızlı ve verimli otomasyon çevrimleri sağlar.
ISO 15552 uyumu
Pnömatik silindir ölçüleriyle uyumlu yapı, mevcut sistemlerin elektrikliye dönüşümünü kolaylaştırır.
IP65, IP65CR ve gıda versiyonları
Toz, su, korozyon ve hijyen gereksinimlerine göre farklı versiyonlar seçilebilir.
Uygulama Alanları
- Pnömatikten elektriğe dönüşüm projeleri
- Paketleme ve dolum makineleri
- Gıda ve içecek tesisleri
- Montaj ve pres uygulamaları
- Otomasyon hatlarında konumlama
Boyutlara göre teknik veriler
| Boyut | Bilyalı vida (d × adım) | Maks. eksenel yük | Maks. hız | Maks. strok |
|---|---|---|---|---|
| PNCE 32 | Ø12 × 5 / 10 mm | 2.540 N | 0,97 m/s | 800 mm |
| PNCE 40 | Ø16 × 5 / 10 / 16 mm | 6.020 N | 1,12 m/s | 900 mm |
| PNCE 50 | Ø20 × 5 / 10 / 20 / 50 mm | 14.600 N | 2,5 m/s | 1.000 mm |
| PNCE 63 | Ø25 × 5 / 10 / 25 mm | 16.500 N | 1,13 m/s | 1.200 mm |
| PNCE 80 | Ø32 × 5 / 10 / 20 / 32 mm | 25.000 N | 1,60 m/s | 1.500 mm |
| PNCE 100 | Ø40 × 5 / 10 / 20 / 40 mm | 29.000 N | 1,47 m/s | 1.500 mm |
